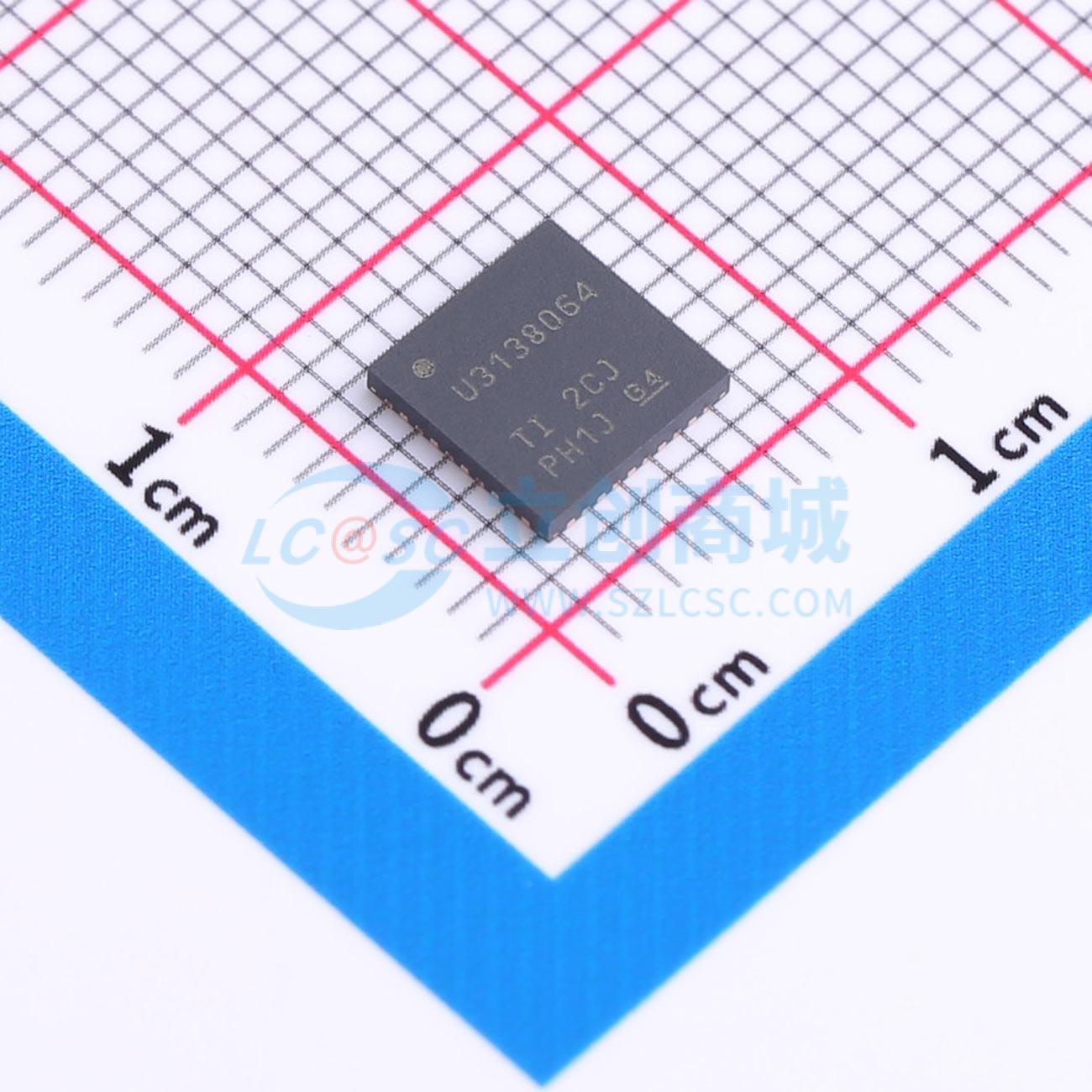

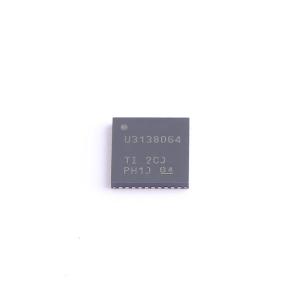

UCD3138064RJAR

UCD3138064 是一款数字电源控制器，在一个单一芯片解决方案内提供高集成度和出色性能。相对于UCD3138 数字电源控制器，USD3138064 提供64kB 程序闪存存储器（在UCD3138 中这个值为32kB），以及诸如SPI 和第二I2C 端口等针对通信的额外选项。2 - 32kB 组内的64kB 程序闪存存储器的可用性使得设计人员能够在器件中执行固件的双镜像（例如，一个主镜像 + 一个备份镜像），以及从任一使用适当算法的组中执行的灵活性。它还为处理器创造了独一无二的机会来载入一个新程序并随后执行该程序，而不会中断电力输送。该特性使得最终用户能够现场为电源添加新特性，同时消除了载入新程序所需的任何停机时间。

UCD3138064 灵活的特性使得此器件适用于广泛的电源转换应用。此外，器件内的多种外设已经过专门优化，用于提升AC/DC 和隔离式DC/DC 应用性能并减少信息技术(IT) 和网络基础设施空间内的解决方案组件数量。UCD3138064 是一款完全可编程解决方案，可以使用户对他们的应用进行完全控制，以及很多的区分他们的解决方案的能力。

UCD3138064 控制器的内核上是数字电源外设(DPP)。每个DPP 执行一个高速数字控制环路，此环路由一个专用误差模数转换器(EADC)，一个基于2 极 - 2 零数字补偿器的PID 和具有250ps 脉宽分辨率的DPWM 输出组成。此器件还包含一个12 位，267ksps 通用ADC，此ADC 具有多达14 个通道、定时器、中断控制、电源管理总线(PMBus)，I2C，SPI 以及通用异步收发器(UART) 通信端口。此器件基于一个执行实时监控、配置外设且管理通信的32 位ARM7TDMI - S 精简指令集计算机(RISC) 微控制器。ARM 微控制器从可编程闪存存储器以及片载RAM 和ROM 里执行它的程序。

除了DPP，特定电源管理外设已被添加以便在全部运行范围内启用高效、针对增加的功率密度的高集成度、可靠性、和最低总体系统成本以及支持最广泛控制体系和拓扑数量的高灵活性。此类外设包括：轻负载突发模式、同步整流、LLC 和移相全桥模式开关、输入电压前馈、覆铜线迹电流感应、理想的二极管仿真、恒定电流恒定功率控制、同步整流软导通和关断、峰值电流模式控制、磁通量均衡、次级侧输入电压感应、高分辨率电流共享、具有预偏置的硬件可配置软启动以及几个其他功能的磁场感测解决方案。已经针对电压模式和峰值电流模式受控相移全桥、单双相位功率因数校正(PFC)、无桥PFC、硬开关全桥和半桥、以及LLC 半桥和全桥进行了拓扑支持优化。

• UCD3138 系列的64kB 衍生程序闪存 – 2 - 32kB 程序闪存存储器组支持从组1 执行，同时对其它组进行编程
• 在不关闭电源的情况下，能够更新固件
• 与UCD3138 (SPI, I2C) 相对的额外通信端口
• 与UCD3138 (SLUSAP2B) 引脚到引脚兼容的RGC 封装
• 可对多达3 个独立式反馈环路的数字控制
• 专用的基于PID 的硬件
• 2 极/ 2 零可配置、非线性控制
• 高达16MHz 误差数模(A/D) 转换器(EADC)
• 可配置分辨率（最小值：1mV/LSB）
• 高达8 倍过采样和自适应触发配置
• 基于硬件的取平均值操作（高达8 倍）
• 14 位高效数模转换器(DAC)
• 高达8 个高分辨率数字脉宽已调制(DPWM) 输出
• 脉宽分辨率为250ps
• 4ns 频率和相位分辨率
• 可调相移和死区
• 逐周期占空比匹配
• 高达2MHz 开关频率
• 可配置后缘/前缘/三角调制
• 可配置的反馈控制
• 电压、平均电流和峰值电流模式控制
• 恒定电流、恒定功率
• 可配置FM，相移调制和脉宽调制(PWM)
• 快速、自动和平滑模式开关
• 频率调制和PWM
• 相移调制和PWM
• 高效和轻负载管理
• 突发模式& 理想的二极管仿真
• 同步镇流器软打开/关闭
• 低集成电路(IC) 待机功率
• 初级侧电压感应磁通和相位电流均衡（适用于非峰值电流模式控制应用）
• 电流共享（平均& 主/从）
• 特有丰富的故障保护选项
• 7 个模拟/ 4 个数字比较器
• 逐周期电流限制
• 可编程消隐时间和故障计数
• 外部故障输入
• 多个UCD3138064 器件间的DPWM 波形同步
• 14 通道，12 位，267ksps 通用ADC，此ADC 具有集成的可编程平均滤波器和双采样保持
• 内部温度传感器
• 完全可编程高性能31.25MHz，32 位ARM7TDMI - S 处理器
• 64kB 程序闪存（2 - 32kB 组）
• 具有纠错码(ECC) 的2kB 数据闪存
• 4kB 数据RAM
• 8kB 引导ROM 实现固件引导 - 加载
• 通信外设
• 1 - I2C/PMBus，1 - I2C （只适用于主控模式）
• 2 - UART
• 1 - SPI
• 具有可选输入引脚的定时器捕捉
• 内置安全装置：欠压检测(BOD) 和加电复位(POR)
• 64 引脚QFN 和40 引脚QFN 封装
• 运行温度： - 40°C 至125°C
• Fusion Digital Power Studio GUI 支持

• 电源和电信整流器功率因数校正
• 独立的DC - DC 模块
