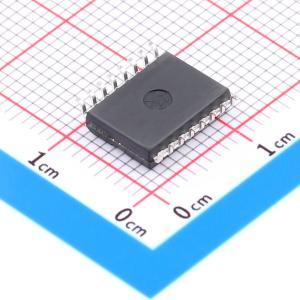

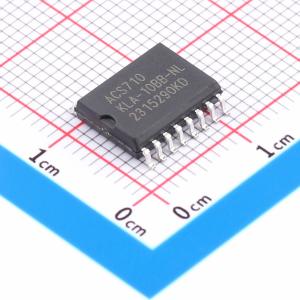

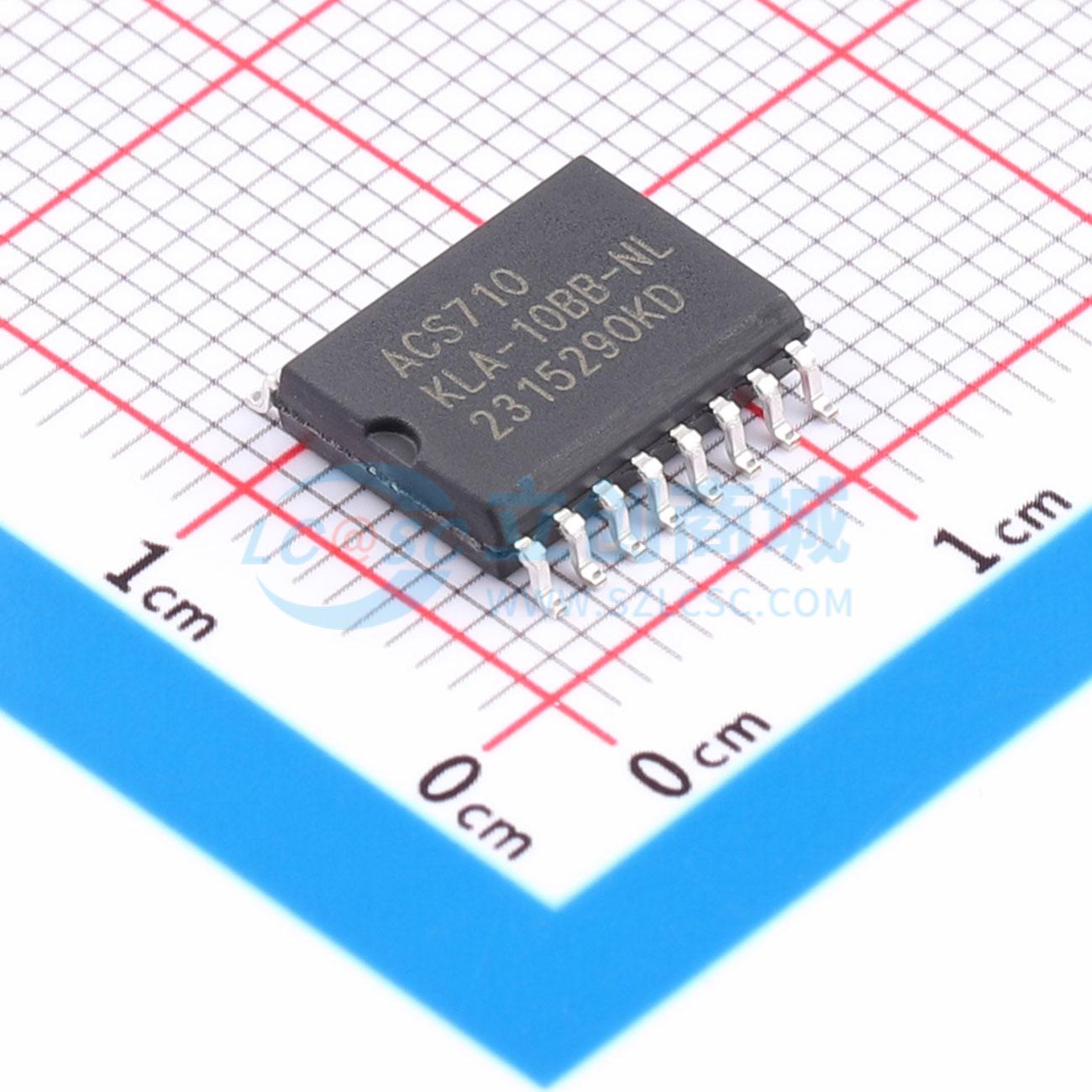

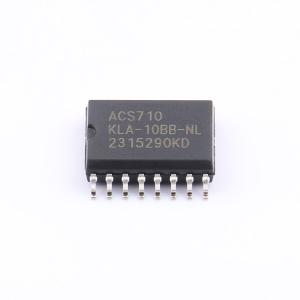

ACS710KLATR-10BB-NL-T

Allegro ACS710 电流传感器为工业、商业和通信系统中的电流检测应用提供经济且精确的解决方案。该器件采用小型表面贴装封装，便于在客户应用中实施。ACS710 由一个精密的线性霍尔传感器集成电路和一个靠近硅片表面的铜传导路径组成。施加的电流流经铜传导路径，霍尔传感器的模拟输出电压线性跟踪由施加电流产生的磁场。通过这种专利封装配置，霍尔元件极其靠近待测电流，从而最大限度地提高了 ACS710 的精度。Allegro 专有的集成屏蔽技术提供了对电流导体 dV/dt 和杂散电场的高抗扰性，从而在高边高压应用中实现低输出纹波和低失调漂移。过流输入引脚上的电压允许客户为器件定义过流故障阈值。当流经铜传导路径的电流超过此阈值时，开漏过流故障引脚将转变为逻辑低电平状态。ACS710 内部线性霍尔传感器的工厂编程确保了模拟和数字输出信号均具有出色的精度。用于电流检测的铜路径内部电阻典型值为 1 mΩ，可实现低功耗。此外，电流传导路径与低压传感器输入和输出之间电气隔离。这使得 ACS710 系列传感器可用于需要电气隔离的应用，而无需使用光耦合器或其他昂贵的隔离技术。该器件采用小型表面贴装 SOIC16 封装。引线框架镀有无光泽纯锡，与标准的无铅印刷电路板组装工艺兼容。器件内部除倒装芯片高温铅基焊球外均为无铅，该焊球目前豁免于 RoHS 指令。器件在出厂前已完成全面校准。

• 通过专有的放大器和滤波器设计技术，实现的噪声性能和大幅提升的带宽
• 封装尺寸小，适用于空间受限的应用
• 一次侧导体电阻为 1 mΩ，实现低功率损耗
• 高隔离电压，适用于线路供电应用
• 用户可调过流故障电平
• 过流故障信号对过流状况的响应时间典型值 < 2 μs
• 集成屏蔽层可有效消除因高 dV/dt 电压瞬变引起的电流导体到芯片的容性耦合
• 滤波器引脚电容可提高低带宽应用中的分辨率
• 3 V 至 5.5 V 单电源供电
• 工厂微调灵敏度和静态输出电压
• 斩波稳定技术实现极其稳定的静态输出电压
• 输出电压与电源电压成比例

• 电机控制与保护
• 负载管理与过流检测
• 电源转换和电池监控/不间断电源系统
