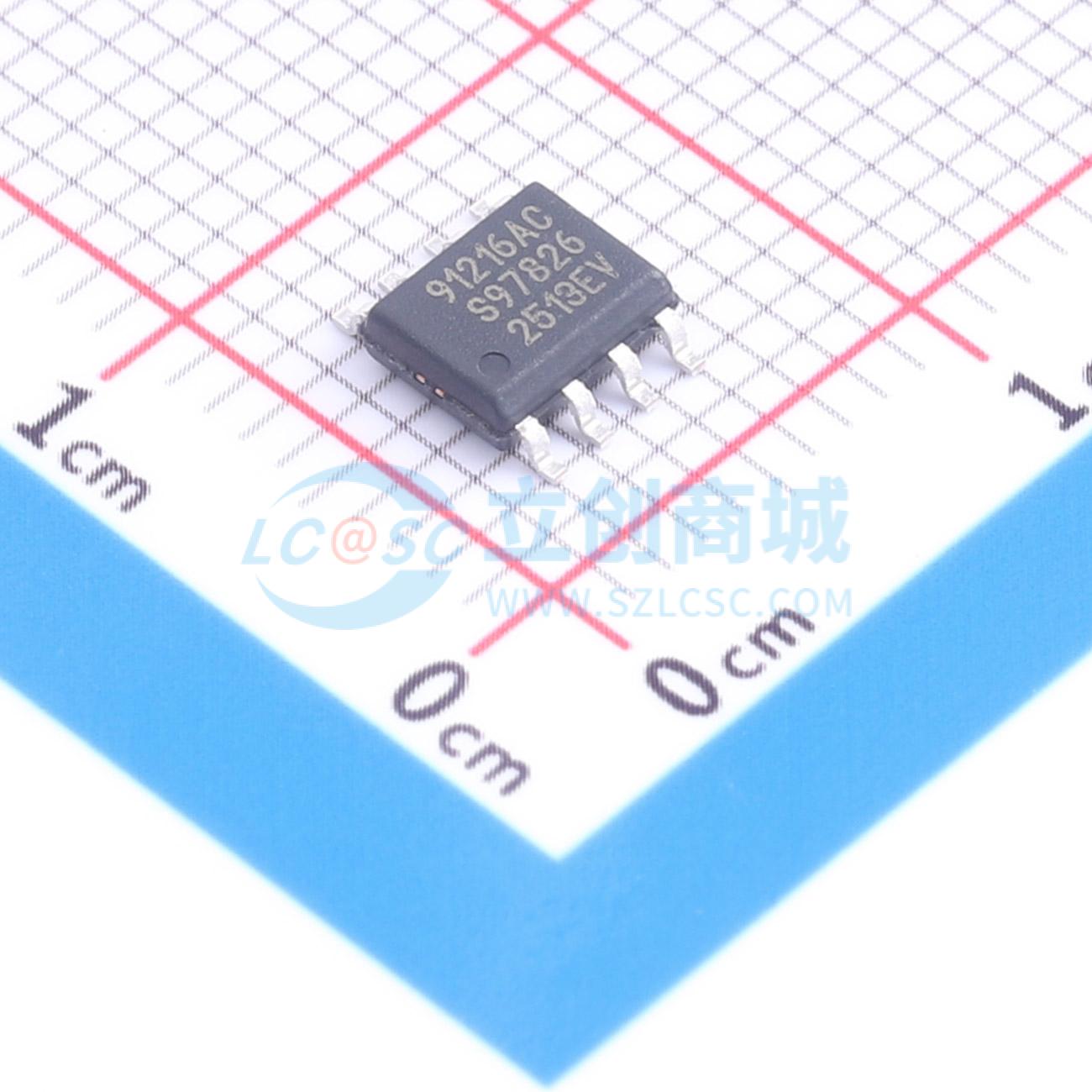

MLX91216LDC-ACV-001-SP

MLX91216是一款采用IMC-Hall®技术的单片霍尔效应传感器。该传感器提供与平行于IC表面的外加磁通量密度成正比的模拟输出电压。MLX91216的传输特性在工厂进行了温度校准，并可在客户终线校准期间进行编程（偏移、灵敏度、钳位、滤波）。输出钳位电平以及片上滤波也可根据应用需求进行编程。凭借250kHz的带宽和快速响应时间，它特别适用于需要快速开关响应时间的高速应用，如逆变器和转换器。在典型的电流传感应用中，该传感器与U形屏蔽配合使用，便于将电流传感器安装在传统铁磁芯上。对于高带宽应用，建议使用层压屏蔽。MLX91216可安装在母线排上，并通过PCB与之隔开。由于屏蔽的主要目的不是集中磁场，借助图1所示的集成磁集中器（IMC），它可以比铁磁芯更小、更轻，同时不会损失信号。因此，可以实现密集的电力电子设计，从而节省系统成本并实现表面贴装组装。

• IMC-Hall®技术
• 高场、非常高场和超高场变体
• 终线可编程传感器
• 可选模拟比例输出
• 可编程灵敏度从±20至±350mV/mT
• 测量范围高达90mT
• 宽带传感：直流至250kHz
• 非常快的响应时间（2μs）
• 高线性度，低至满量程的±0.2%
• 极低的热漂移
• 偏移漂移（<5mV）
• 灵敏度漂移（<1%）
• 可编程输出钳位电平
• 断线检测和诊断
• AEC-Q100 - 0级汽车认证
• 符合RoHS标准
• SOIC-8封装
• MSL-3

• 高压牵引电机逆变器
• 48V升压回收逆变器
• DCDC转换器
• 智能电池接线盒
• 智能保险丝过流检测
