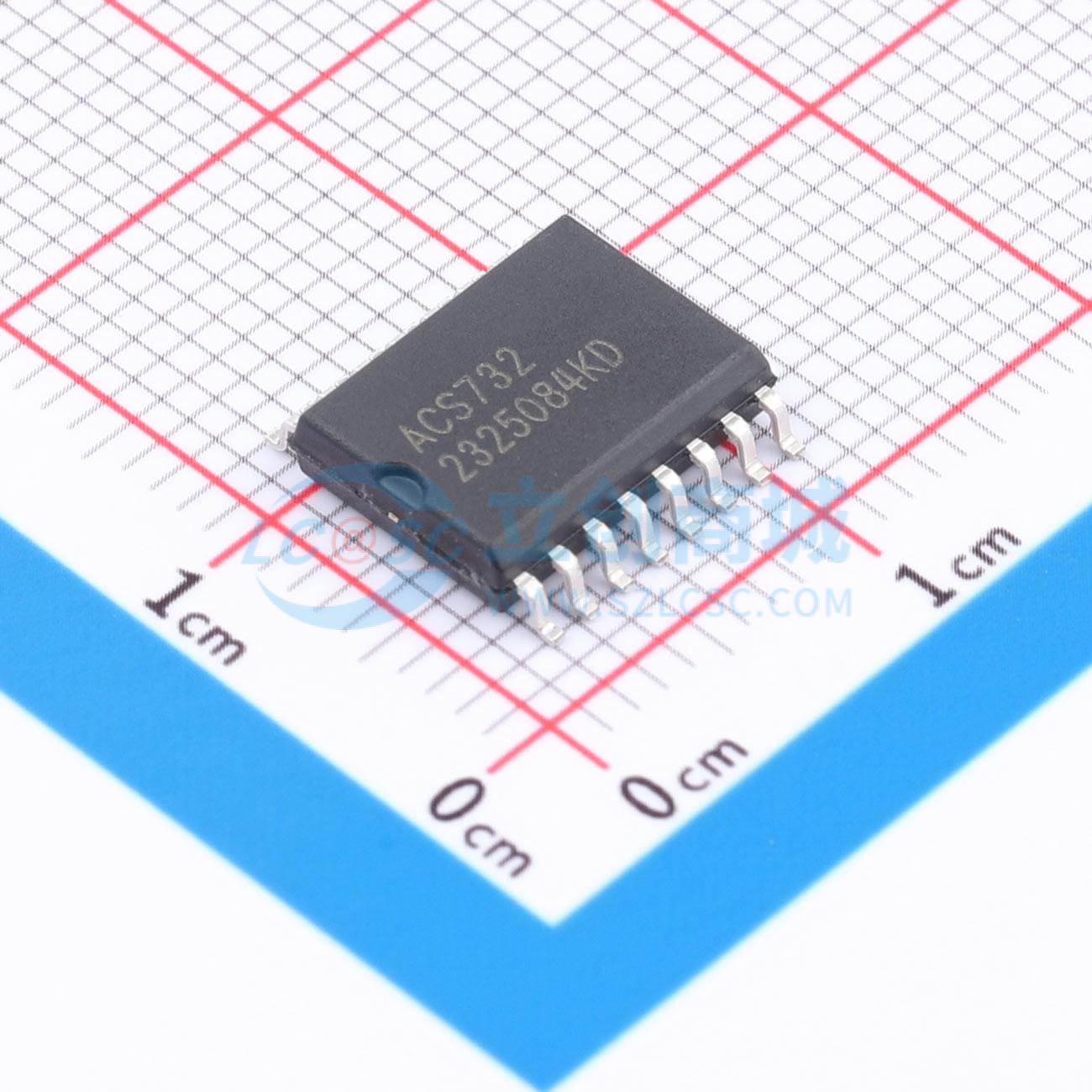

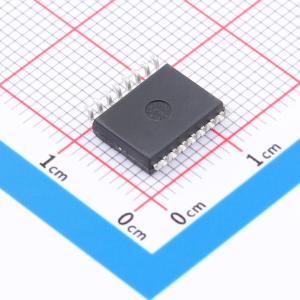

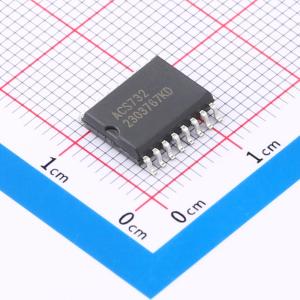

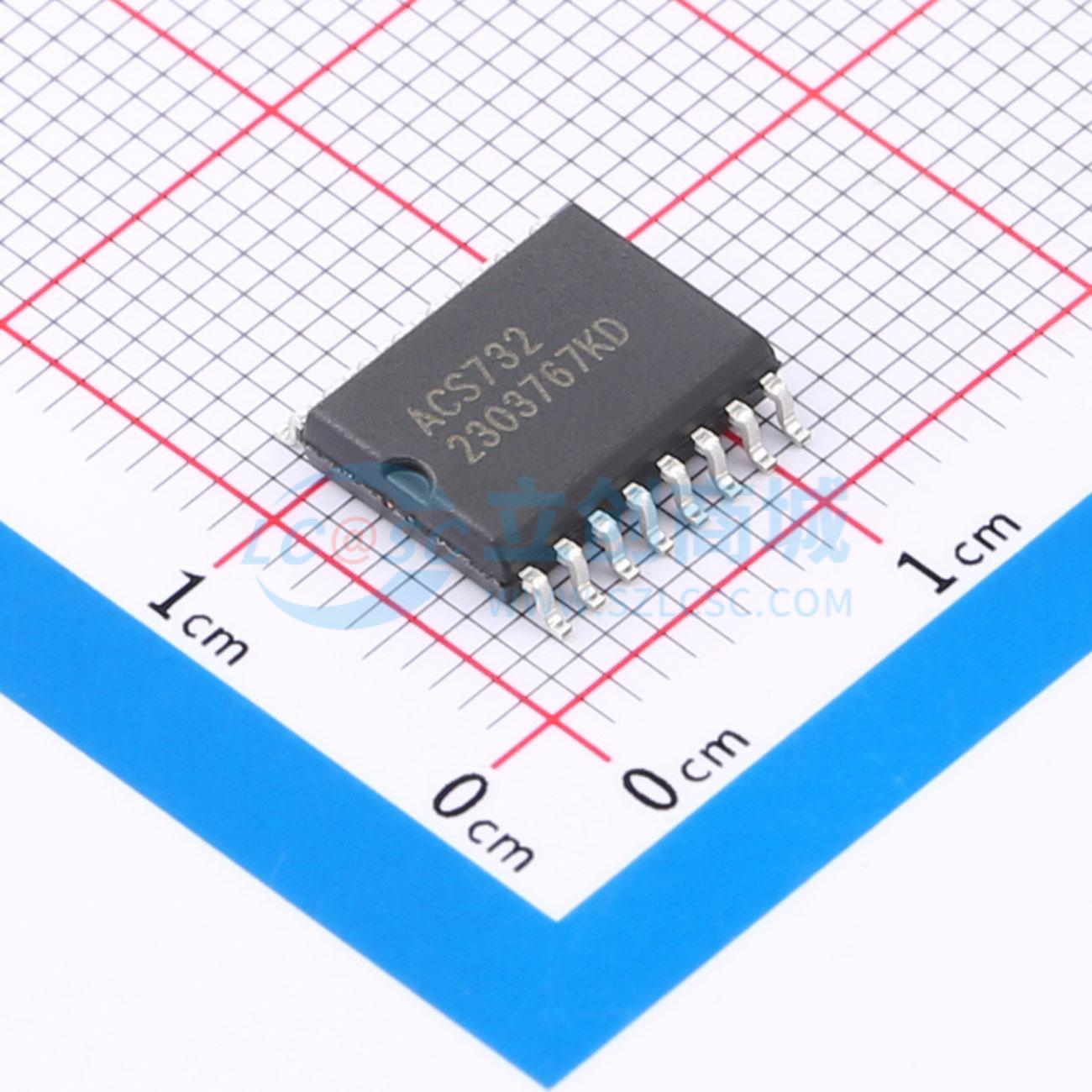

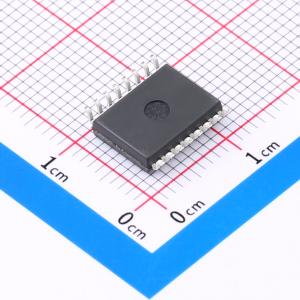

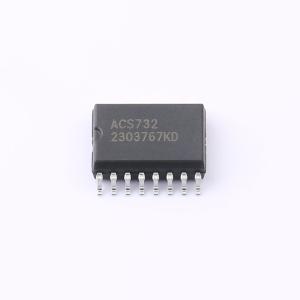

ACS732KLATR-75AB-T

ACS732和ACS733是Allegro新一代的高带宽电流传感器IC。这些器件为测量DC/DC转换器和其他开关电源应用中的高频电流提供了紧凑、快速且准确的解决方案。ACS732和ACS733提供高隔离、高带宽的基于霍尔效应的电流感应，并具备用户可配置的过流故障检测功能。这些特性使它们非常适合在高压应用中替代高频变压器和电流互感器。ACS732和ACS733适用于所有市场，包括汽车、工业、商业和通信系统。它们可用于电机控制、负载检测和管理、开关模式电源以及过流故障保护应用。宽体SOIC - 16封装便于实施。流经铜传导路径的施加电流会产生一个磁场，该磁场被IC感应并转换为成比例的电压。采用差分方式感应电流以抑制外部共模场。通过使磁场与霍尔传感器紧密靠近来优化器件精度。霍尔IC提供精确的成比例电压，该电压在封装后经过工厂编程以实现高精度。完全集成的封装具有内部铜导电路径，典型电阻为1mΩ，可实现低功耗。载流引脚（引脚1至8）与传感器引脚（引脚9至16）电气隔离。这使得这些器件可用于高端电流感应应用，而无需使用高端差分放大器或其他昂贵的隔离技术。ACS732/ACS733输出一个模拟信号V_OUT，该信号在指定测量范围内随双向交流或直流初级感应电流I_P成比例变化。过流阈值可通过连接到V_OC引脚的电阻分压器进行设置。ACS732和ACS733采用小型、薄型、表面贴装的SOIC - 16宽体封装。引线框架镀有100%哑光锡，与标准无铅印刷电路板组装工艺兼容。器件内部无铅。这些器件在从Allegro工厂发货前已完全校准。

• 通过AEC - Q100汽车认证
• 高带宽，1MHz模拟输出
• 差分霍尔感应可抑制共模场
• 高隔离SOIC16宽体封装为高压应用提供电流隔离
• 集成屏蔽几乎消除了从电流导体到芯片的电容耦合，极大地抑制了由于高dv/dt瞬变引起的输出噪声
• 通过专有放大器和滤波器设计，在大幅提高带宽的同时具备行业领先的噪声性能
• 通过UL60950 - 1（第2版）认证
• 介电强度电压 = 3.6kV_RMS
• 基本隔离工作电压 = 616V_RMS
• 快速且可外部配置的过流故障检测
• 1mΩ初级导体电阻，实现低功耗和高浪涌电流承受能力
• 提供3.3V和5V单电源供电选项
• 输出电压与交流和直流电流成比例
• 工厂微调灵敏度和静态输出电压以提高精度
• 几乎为零的磁滞
• 输出与电源电压成比例

汽车、工业、商业、通信系统、电机控制、负载检测和管理、开关模式电源、过流故障保护
