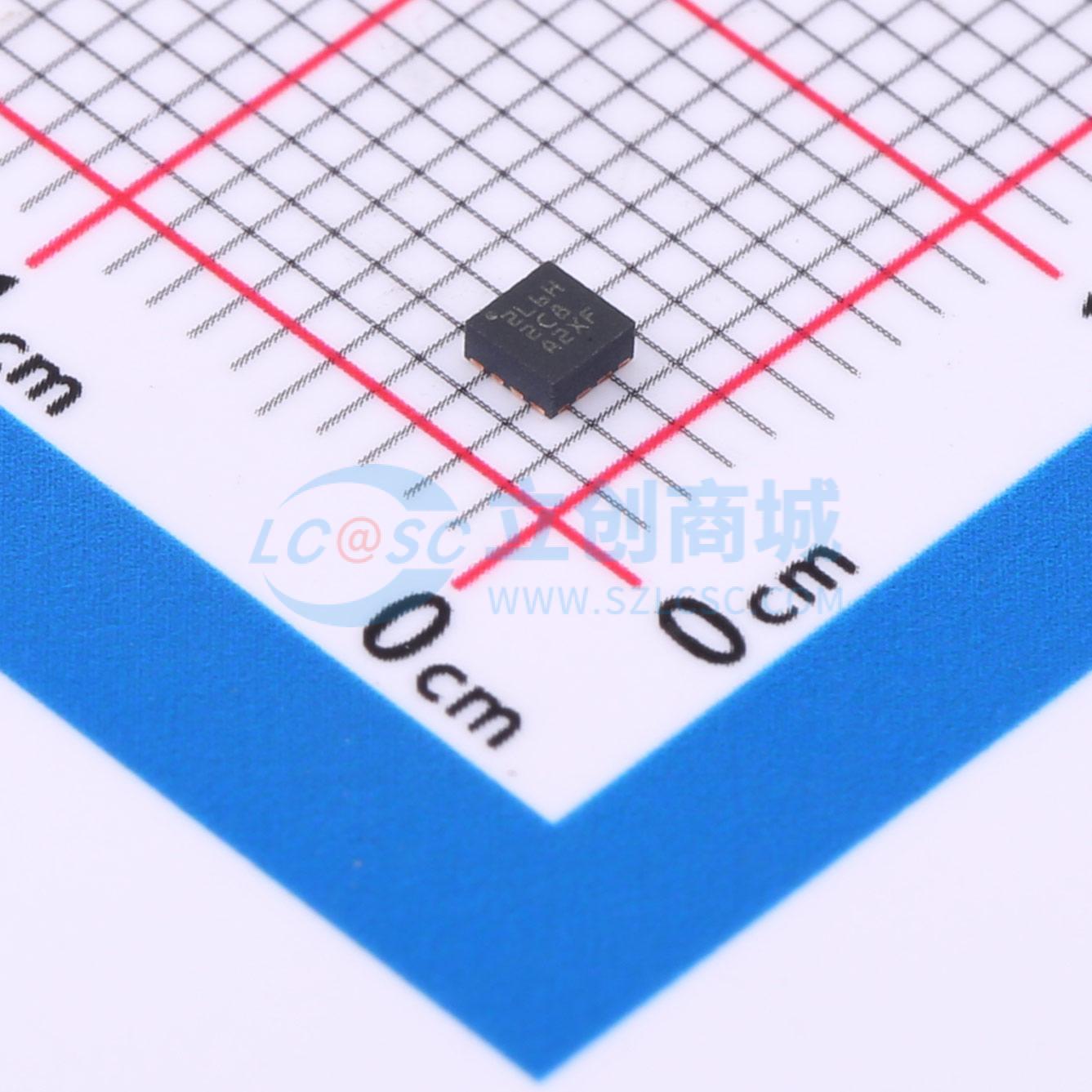

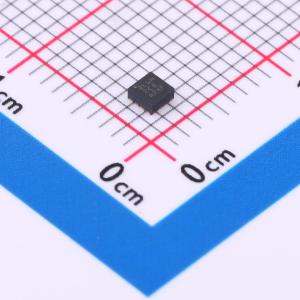

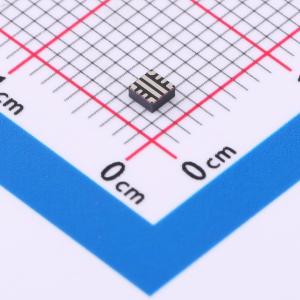

温馨提醒：图片仅供参考，商品以实物为准

TPS259461ARPWR

支持双向电流的2.7 - 23V、5.5A、28mΩ电子保险丝

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS25946 具有双向电流支持的 2.7V 至 23V、5.5A、28mΩ 电子保险丝
品牌名称: TI(德州仪器)
商品型号: TPS259461ARPWR
商品编号: C3662780
商品封装: QFN-10(2x2)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

TPS25946xx 系列电子保险丝是采用小型封装的高度集成电路保护和电源管理解决方案。此类器件只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。借助集成的背对背 FET，该器件允许在 ON 状态期间双向电流流动，同时在 OFF 状态期间阻止双向电流流动，使其非常适合 USB OTG (On-The-Go) 应用。可以使用单个外部电容器来调节输出压摆率和浪涌电流。通过在输入超过可调过压阈值时切断输出，可以保护负载免受输入过压情况的影响。此类器件通过主动限制电流来响应输出过载。用户可以调节输出电流限制阈值以及瞬态过流消隐计时器。电流限制控制引脚还用作模拟负载电流监控器。器件采用 2mm×2mm 10 引脚 HotRod QFN 封装，旨在改善热性能并减小系统尺寸。

商品特性

宽工作输入电压范围：2.7V 至 23V，绝对最大值为 28V
快速过压保护
可调节过压锁定 (OVLO)，响应时间为 1.2μs（典型值）
正向过流保护，具有负载电流监控器输出 (ILM)
有效电流限制响应
在 OUT 引脚上通过快速跳变响应实现短路保护，响应时间为 500 ns（典型值）
可调节 (2×ILM) 阈值和固定阈值
带有可调节欠压锁定阈值 (UVLO) 的高电平有效使能输入
可调节的输出压摆率控制 (dVdt)
过热保护
数字指示选项：具有可调节阈值 (PGTH) 的电源正常状态指示 (PG) 或电源良好 (SPLYGD) 和故障 (FLT) 指示
UL 2367 认证，文件编号 E339631，RLM≥549Ω
获得 IEC 62368-1 CB 认证
小尺寸：QFN 2mm × 2mm，0.45mm 间距

应用领域

USB On-The-Go (OTG)
智能电话
平板电脑
数码相机
销售点终端
无线充电器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	触发电流	6.068A
	工作电压	2.7V~23V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	28.3mΩ
	工作温度	-40℃~+125℃@(Tj)
	长度	2mm
	宽度	2mm
	高度	1mm
