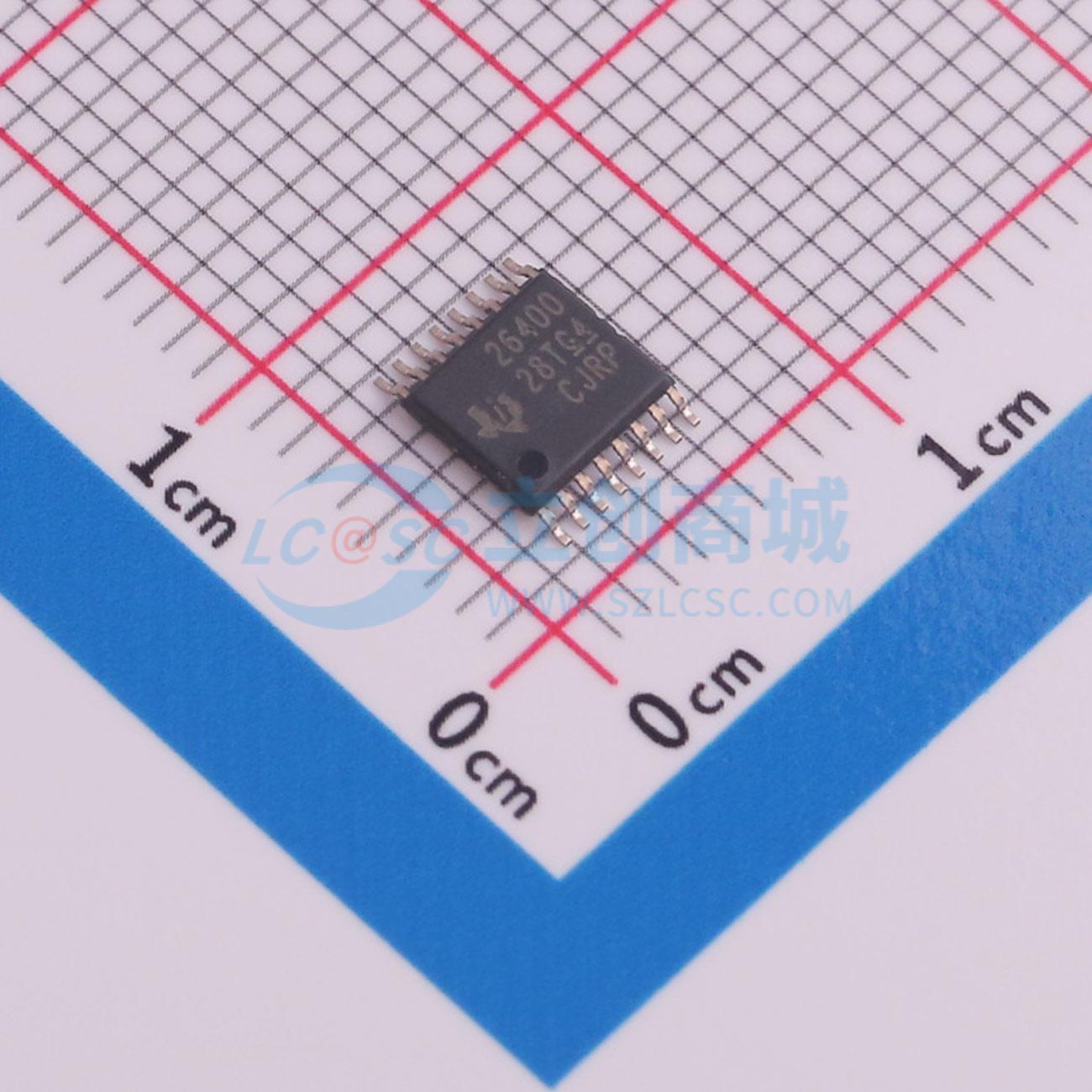

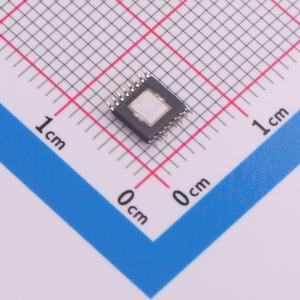

温馨提醒：图片仅供参考，商品以实物为准
TPS26400PWPR
具有集成反向输入极性保护功能的42V、2A电子保险丝
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS2640 具有集成反向输入极性保护功能的 42V、2A 工业电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS26400PWPR
- 商品编号
- C3662862
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 阈值电压 | - | |
| 触发电流 | 100mA~2.23A | |
| 工作电压 | 4.2V~42V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | 160mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 5mm | |
| 宽度 | 4.4mm | |
| 高度 | 1.2mm | |
| 功能特性 | 过载保护；热保护；过流保护；过压钳位保护；欠压锁定；短路保护 |
商品概述
TPS26400 器件是一款设计紧凑、功能丰富的高压电子保险丝，具有一整套保护功能。4.2V 至 42V 的宽电源电压输入范围可实现对众多常用直流总线电压的控制。该器件可以承受并保护由高达 ±42V 的正负电源供电的负载。集成的背对背 FET 提供反向电流阻断功能，因此该器件适用于在电源故障和欠压条件下要求保持输出电压的系统。负载、电源和器件保护具有许多可调特性，包括过流、输出压摆率和过压、欠压阈值。TPS26400 内部可靠的保护控制模块以及高额定电压有助于简化针对浪涌保护的系统设计。借助关断引脚，可以从外部控制内部 FET 的启用/禁用，还可以将器件置于低电流关断模式。为实现系统状态监视和下游负载控制，器件提供故障和精密电流监视输出。MODE 引脚有助于在三个限流故障响应（断路器模式、闭锁模式和自动重试模式）之间灵活地对器件进行配置。该器件可采用 5mm × 4.4mm、16 引脚 HTSSOP 封装和 5mm × 4mm、24 引脚 VQFN 封装；额定温度范围为 –40℃ 至 +125℃。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 工作电压为 4.2V 至 42V，最大值为 45V
- 集成反向输入极性保护，低至 –42V，无需额外元件
- 总 RON 为 150mΩ 的集成背对背 MOSFET
- 0.1A 至 2.23A 可调节电流限制，1A 时精度为±5%
- 借助适用的 TVS 在浪涌期间提供负载保护 (IEC61000-4-5)
- IMON 电流指示器输出，精度为±8.5%
- 低静态电流，工作时为 300μA，关断时为 20μA
- 可调节的 UVLO、OVP 切断、输出压摆率控制
- 反向电流阻断
- 采用易于使用的 16 引脚 HTSSOP 和 24 引脚 VQFN 封装
- 可选电流限制故障响应选项（自动重试、闭锁、断路器模式）
应用领域
- 工厂自动化中的 HMI 电源保护
- 防火安全系统
- 电子恒温器和可视门铃
- 工业 PC
- 升降机
