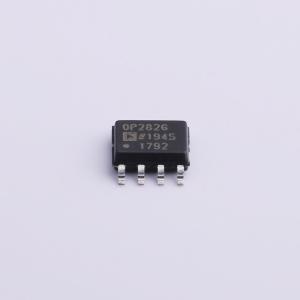

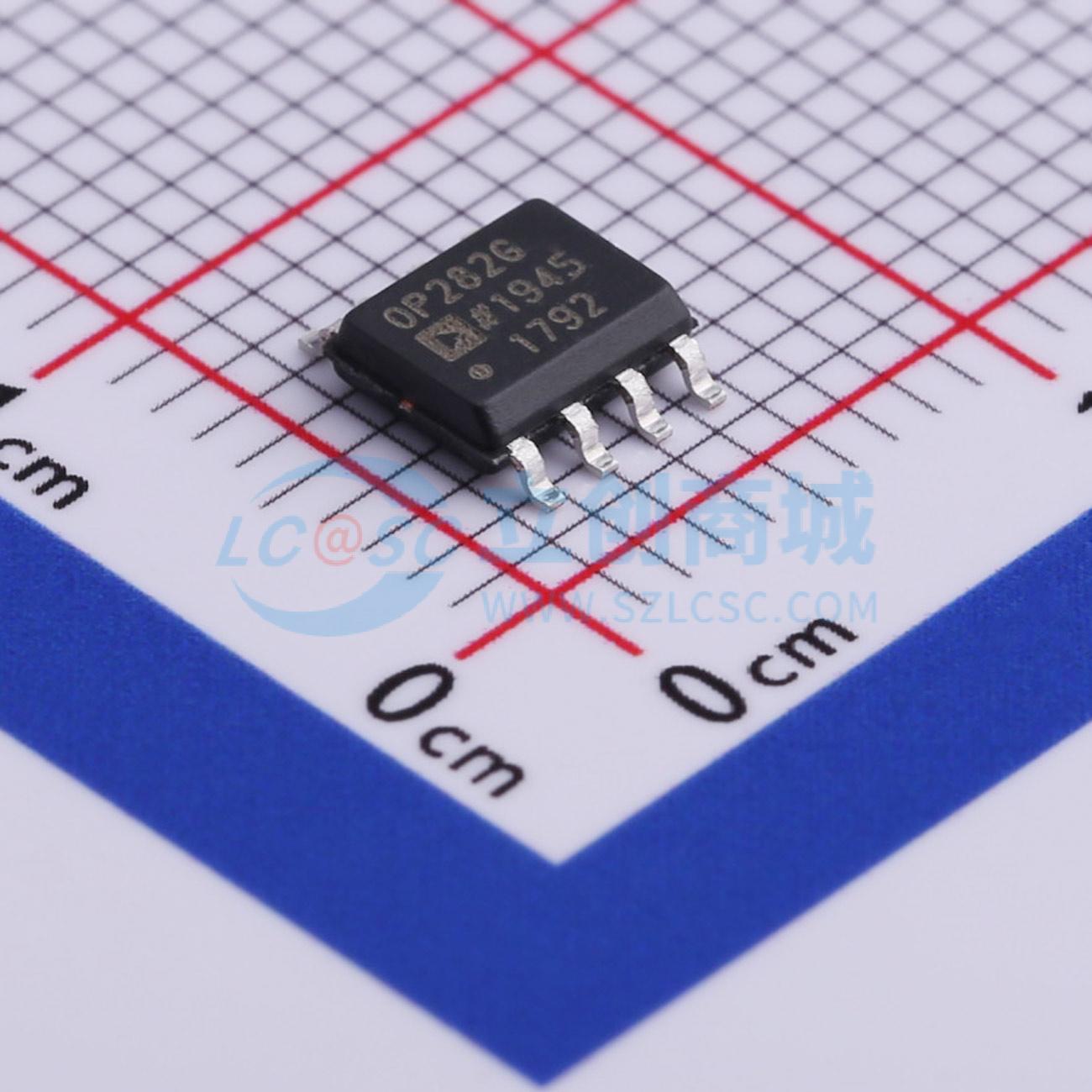

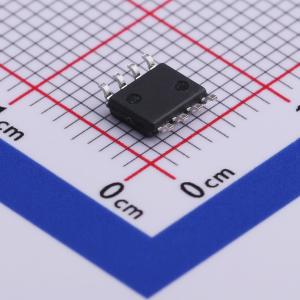

温馨提醒：图片仅供参考，商品以实物为准
OP282GSZ-REEL7
双路/四路，低功耗，高速JFET运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道/四通道、低功耗、高速JFET运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP282GSZ-REEL7
- 商品编号
- C428241
- 商品封装
- SOIC-8
- 包装方式
- -
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 70dB | |
| 压摆率(SR) | 9V/us | |
| 静态电流(Iq) | 250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 36nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OP282/OP482双和四运算放大器在极低的电源电流下具有出色的响应速度。其压摆率通常为9 V/µs，每放大器的电源电流小于250 µA。这些单位增益稳定的放大器具有典型的4 MHz增益带宽。
OP282/OP482的JFET输入级确保偏置电流通常只有几皮安，并且在整个温度范围内小于500 pA。对于双运放，失调电压小于3 mV；对于四运放，失调电压小于4 mV。
由于具有宽输出摆幅（距离每个电源1.5 V以内）、低功耗和高摆率，OP282/OP482非常适合电池供电系统或对功率有限制的应用。输入共模范围包括正电源，这使得OP282/OP482成为高端信号调理的理想选择。
OP282/OP482的工作温度范围符合扩展工业标准。OP282采用标准8引脚窄SOIC和MSOP封装。OP482则提供PDIP、窄SOIC封装以及14球WLCSP封装。
商品特性
- 高 slew-rate：9 V/µs
- 宽带宽：4 MHz
- 低电源电流：每放大器最大250 µA
- 低失调电压：最大3 mV
- 低偏置电流：最大100 pA
- 快速建立时间
- 共模范围包括V+
- 单位增益稳定
- 四通道采用14焊球晶圆级芯片封装
应用领域
- 有源滤波器
- 快速放大器
- 积分器
- 供电电流监测
