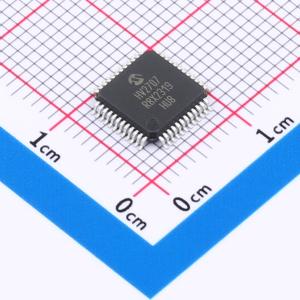

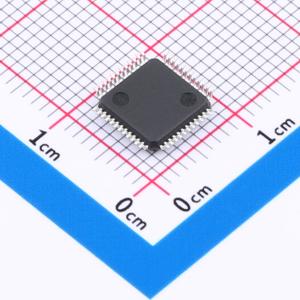

温馨提醒：图片仅供参考，商品以实物为准
HV2707T-C/R8X
16通道，高压模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HV2607/HV2707/HV2708 器件是低谐波失真、低电荷注入、16 通道、无需高压电源的高压模拟开关。它们适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、驱动压电换能器和打印机。HV2707 在开关两侧集成了泄放电阻
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV2707T-C/R8X
- 商品编号
- C3656525
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.246667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 工作电压 | 4.5V~6.3V | |
| 导通时间(ton) | 5us | |
| 导通电阻(Ron) | 14Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 5us | |
| 工作温度 | 0℃~+70℃ | |
| 导通电容(Con) | 17pF | |
| 带宽 | 100MHz |
商品概述
HV2607/HV2707/HV2708器件是低谐波失真、低电荷注入、16通道、无需高压电源的高压模拟开关。它们适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、驱动压电换能器和打印机。 HV2707在开关两侧集成了泄放电阻。HV2708仅在SWA侧集成了泄放电阻。HV2607没有泄放电阻。泄放电阻可消除电容性负载（如压电换能器）上的电压累积。 HV2607/HV2707/HV2708器件无需高压电源，仅需+5V或+6V偏置电源。即使没有高压电源，模拟输入电压范围也可达±100V。 HV2607/HV2707/HV2708器件采用48引脚LQFP封装，除电源引脚外，与HV2601/HV2701和HV2605/HV2705器件引脚兼容。
商品特性
- 16通道高压模拟开关
- 模拟信号电压高达±100V
- 仅需+5V偏置电源
- 3.3V和5V CMOS输入逻辑电平
- 66 MHz数据移位时钟频率
- 超低静态电流<10 μA
- 低寄生电容
- 低谐波失真
- 直流至100 MHz模拟小信号频率
- 200 kHz至50 MHz大信号频率
- 在5.0 MHz时典型关断隔离度为-76 dB
- 出色的抗噪能力
- 带锁存器的可级联串行数据寄存器
- 输出端集成泄放电阻（HV2707两侧，HV2708一侧）
应用领域
- 医学超声成像
- 无损检测（NDT）金属探伤
- 压电换能器驱动器
- 喷墨打印机头
- 光学MEMS模块
