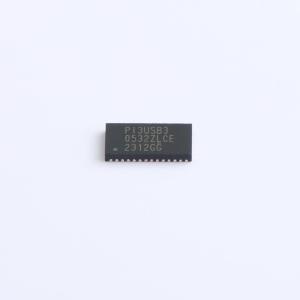

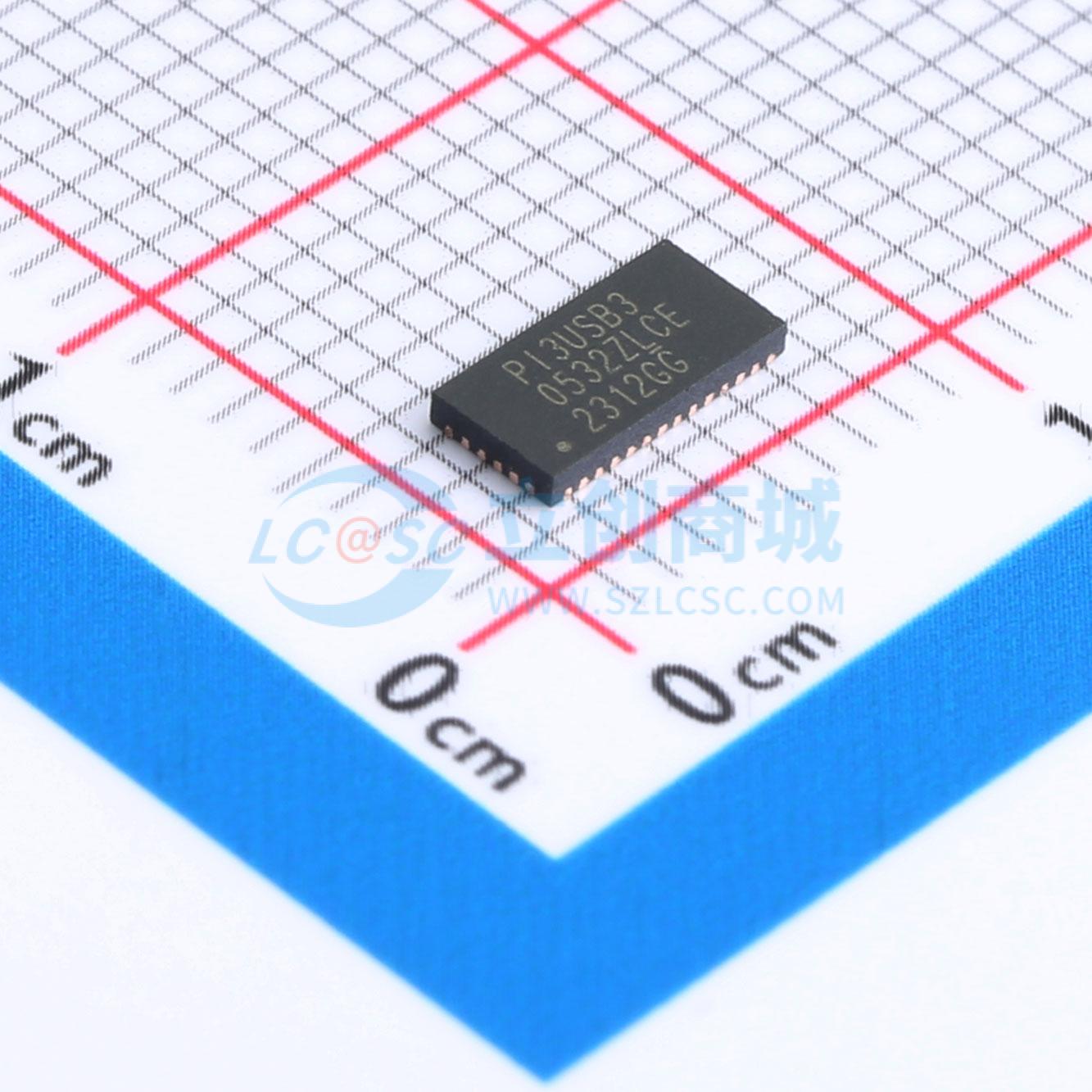

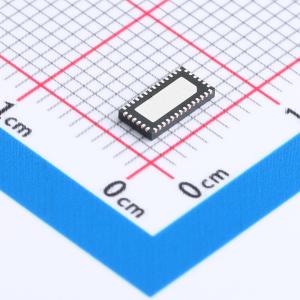

温馨提醒：图片仅供参考，商品以实物为准

PI3USB30532ZLCEX

PI3USB30532 3.3V, USB 3.0/DP 1.2 6:4 矩阵开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Diodes Incorporated PI3USB30532 是一个6:4差分通道双向矩阵开关解决方案，用于切换USB 3.0和/或DP 1.2信号。支持通过USB Type-C连接器进行切换。
品牌名称: DIODES(美台)
商品型号: PI3USB30532ZLCEX
商品编号: C3656542
商品封装: TQFN-40(3x6)
包装方式: 编带
商品毛重: 0.1克(g)

商品概述

一种6:4差分通道双向矩阵开关解决方案，用于通过USB3.0 Type-C连接器切换USB3.0和/或DP1.2信号。它可将1路USB3.0、1路USB3.0和2路DP1.2或4路DP1.2信号复用至USB Type-C连接器。此外，AUX±通道也会复用至Type-C连接器。该方案为高速信号提供出色的信号完整性，且功耗低。在USB3.0 5Gb/s速率下，插入损耗为 -1.2dB，回波损耗为 -21dB。

商品特性

6差分通道至2/4差分通道矩阵开关
USB 3.0 5Gb/s超高速和DP 1.2 5.4Gb/s信号切换
连接至USB Type-C连接器
支持引脚控制或I2C控制来配置复用器
低插入损耗：5Gb/s时为 -1.2dB
回波损耗：5Gb/s时为 -21dB
-3dB带宽：6GHz
可将以下信号之一复用至USB Type-C连接器：仅USB3.0信号；1路USB3.0信号和2路DP1.2信号或4路DP1.2信号。
DP1.2工作时，AUX+和AUX-会复用至SBU引脚。SBU引脚的最大摆幅为 -0.35V至3.95V
3.0V至3.6V电源供电
工业温度范围：-40℃至85℃
封装（无铅环保）：40引脚，TQFN(3 x 6mm)

应用领域

通过USB Type-C连接器路由USB3.0超高速和DP1.2信号
应用包括超级本、二合一笔记本电脑、平板电脑、移动工作站、一体电脑、显示器、扩展坞、手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	USB
	开关电路	6:4
	通道数	6

	属性	参数值
	带宽	6GHz
	工作电压	3V~3.6V
	工作温度	-40℃~+85℃
