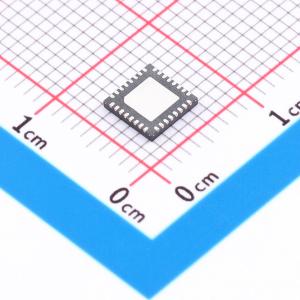

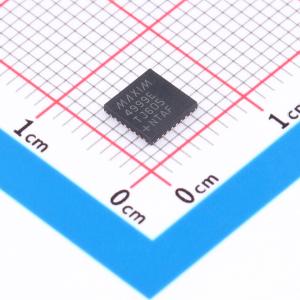

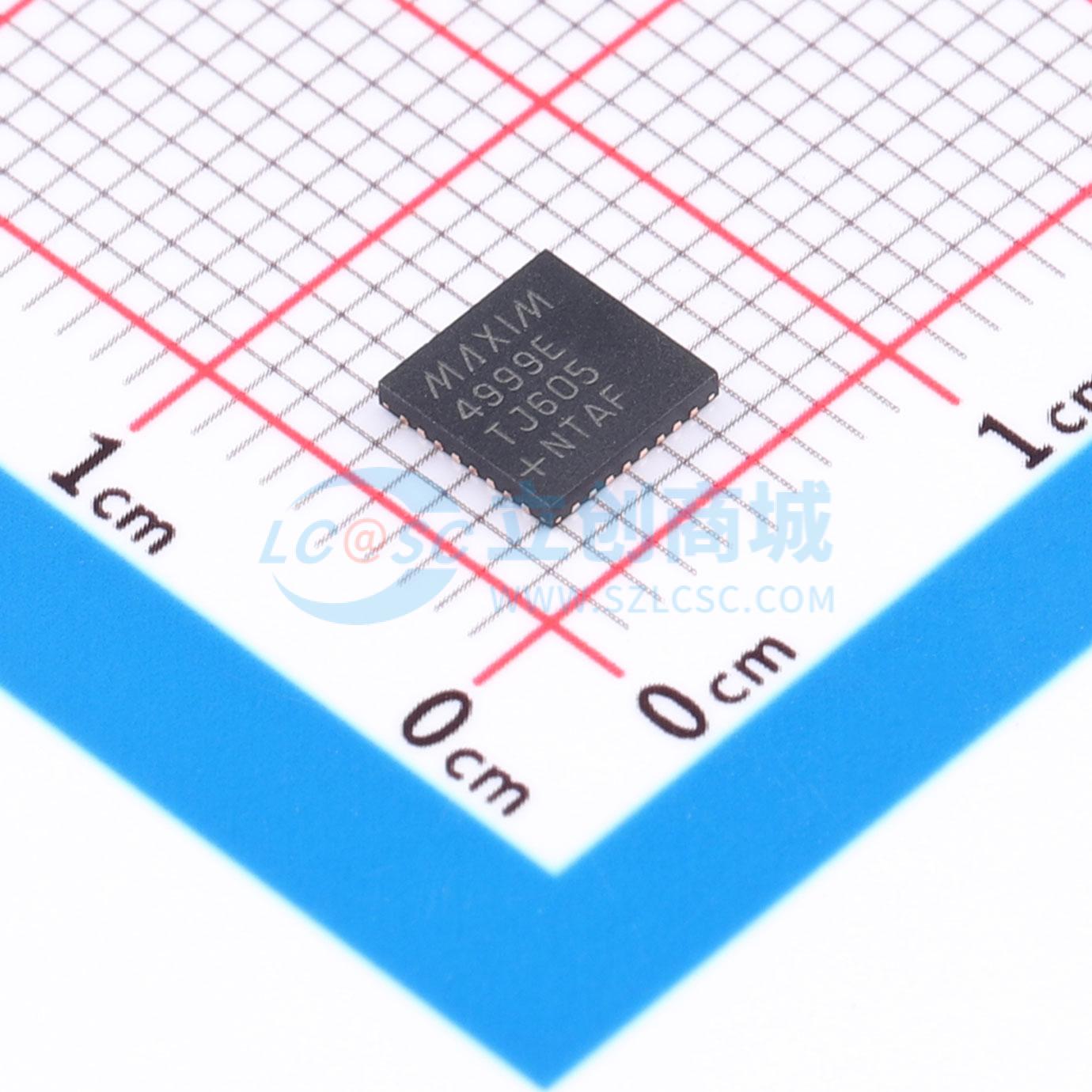

温馨提醒：图片仅供参考，商品以实物为准

MAX4999ETJ+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB2.0高速差分8:1复用器、业内首款的8:1USB复用器，支持USB2.0高速数据速率，实现快速切换
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4999ETJ+T
商品编号: C3656547
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.137克(g)

商品参数

商品概述

MAX4999差分高速USB模拟多路复用器具有低导通电容（CON）开关特性，使其成为USB服务器/大容量存储市场的理想解决方案。MAX4999专为USB 2.0低/全/高速应用而设计，能够支持高达480Mbps的数据速率。 MAX4999是一款差分8:1多路复用器。它具有三个数字输入，用于控制信号路径。典型应用包括在八个USB主机和一个USB设备之间切换USB连接器。该器件提供一个使能输入（EN），用于禁用所有通道，并使器件进入高阻抗状态（待机模式），关闭电荷泵以实现最低功耗。 MAX4999的工作电源电压范围为+3.0V至+3.6V，工作温度范围为-40℃至+85℃。MAX4999采用5mm x 5mm、32引脚TQFN封装。 MAX4999差分高速USB模拟多路复用器具有高性能开关应用所需的低导通电容（CON）和低导通电阻（RON）。低导通电容专为USB服务器/大容量存储设备而设计。该器件非常适合480Mbps的USB 2.0高速应用，同时也满足USB低/全速应用的要求。 MAX4999提供三个数字控制输入（C0、C1、C2），用于选择COM_与D-/D+通道之间的模拟信号路径。驱动控制输入实现轨到轨可将功耗降至最低。 MAX4999具有一个使能输入，当该输入为低电平时，器件进入待机模式。在待机模式下，所有通道均为高阻抗，内部电荷泵被禁用，从而将静态电源电流降至最低。正常工作时，将EN置为高电平。施加到COM1的信号被路由到D_- 1端子。施加到COM0的信号被路由到D_- 0端子。该多路复用器是双向的，允许将COM_和D-/D+端子配置为输入或输出。此外，如果信号在正常工作范围内，MAX4999也可用于非USB信号。

商品特性

增强灵活性和性能
多路复用器支持USB 2.0标准
-3dB带宽：1200MHz（典型值）
低导通电阻和电源管理特性可将系统损耗降至最低
导通电阻（RON）：6.5Ω（典型值）
单+3.0V至+3.6V电源电压
使能输入可将所有通道置于高阻抗状态（待机模式）
低工作电流（Δ¹μA）和待机模式下的超低静态电流（30nA）
减少元件数量和设计复杂度
低阈值无需在1.8V低压系统中使用电平转换器
节省电路板空间
32引脚、5mm x 5mm TQFN封装

应用领域

键盘、视频、鼠标（KVM）
服务器/RAID
大容量存储
工作站

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	USB
	通道数	1
	带宽	1.2GHz

	属性	参数值
	工作电压	3V~3.6V
	导通电阻(Ron)	12Ω
	工作温度	-40℃~+85℃
