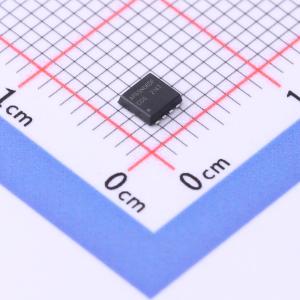

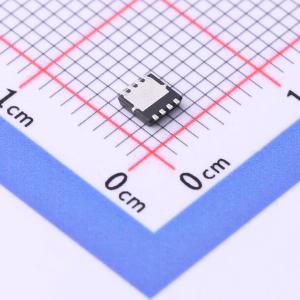

温馨提醒：图片仅供参考，商品以实物为准
LM3D65N06
60V N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3D65N06采用先进技术，可实现出色的导通电阻（Rps(on)）、低栅极电荷，并且能在低至4.5V的栅极电压下工作。该器件适用于
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LM3D65N06
- 商品编号
- C3647074
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 18.4nC@10V | |
| 输入电容(Ciss) | 1.1821nF@50V | |
| 反向传输电容(Crss) | 4.1pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
LMAK15P10采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -100V
- ID = -15A
- RDS(ON) < 185mΩ @ VGS = 10V（典型值：145mΩ）
应用领域
- 无刷电机
- 负载开关
- 不间断电源
