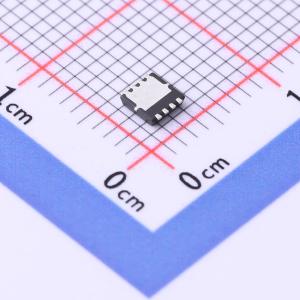

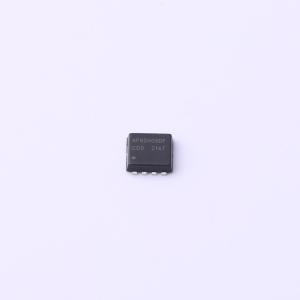

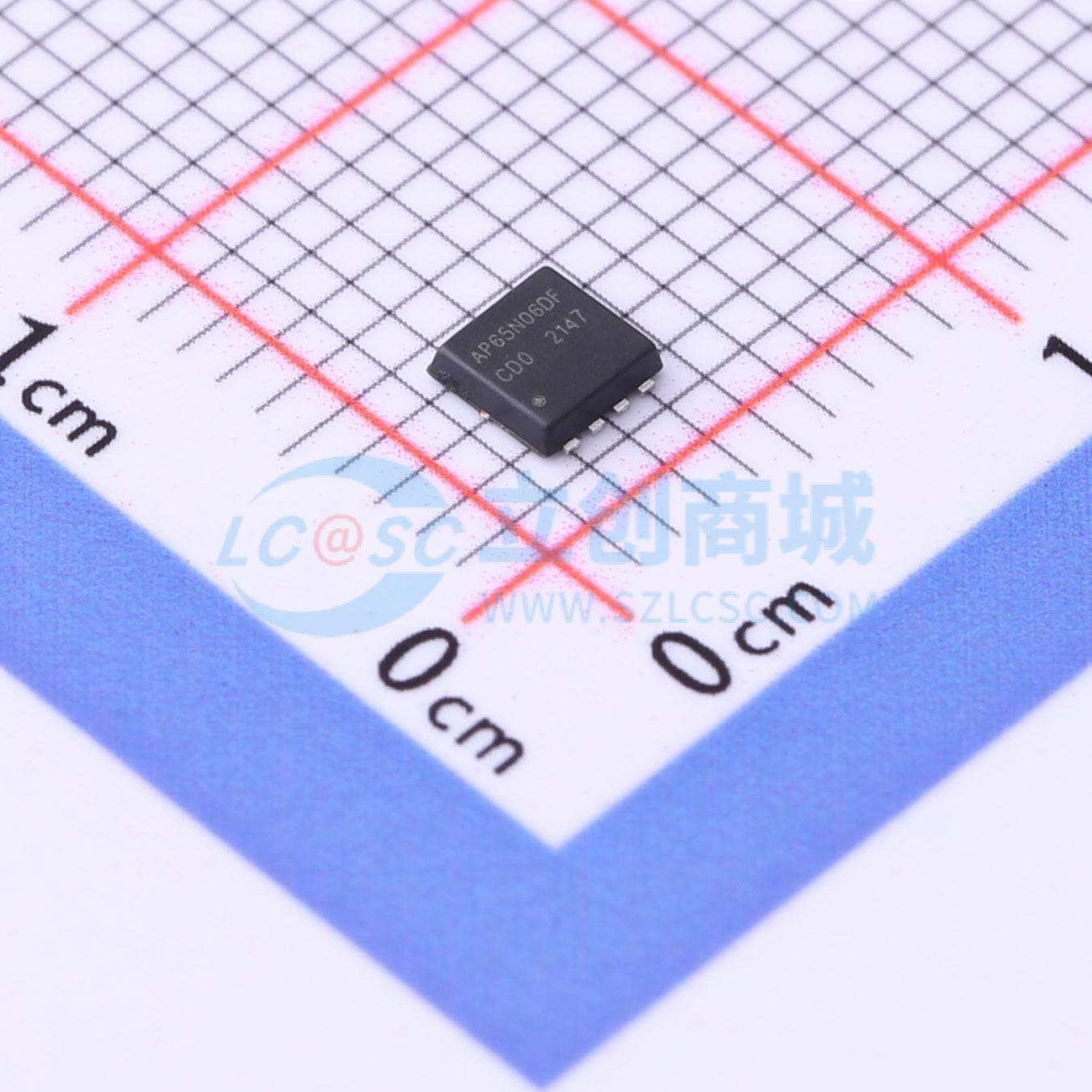

NVTYS010N06CL
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进技术，提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- NVTYS010N06CL
- 商品编号
- C3647076
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 13mΩ@4.5V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 18.4nC@10V | |
| 输入电容(Ciss) | 1.1821nF | |
| 反向传输电容(Crss) | 4.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 199.5pF |
商品概述
DMN6075SQ采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V，ID = 3A
- 当VGS = 10V时，RDS(ON) < 100mΩ
应用领域
- 电池保护-负载开关-不间断电源
