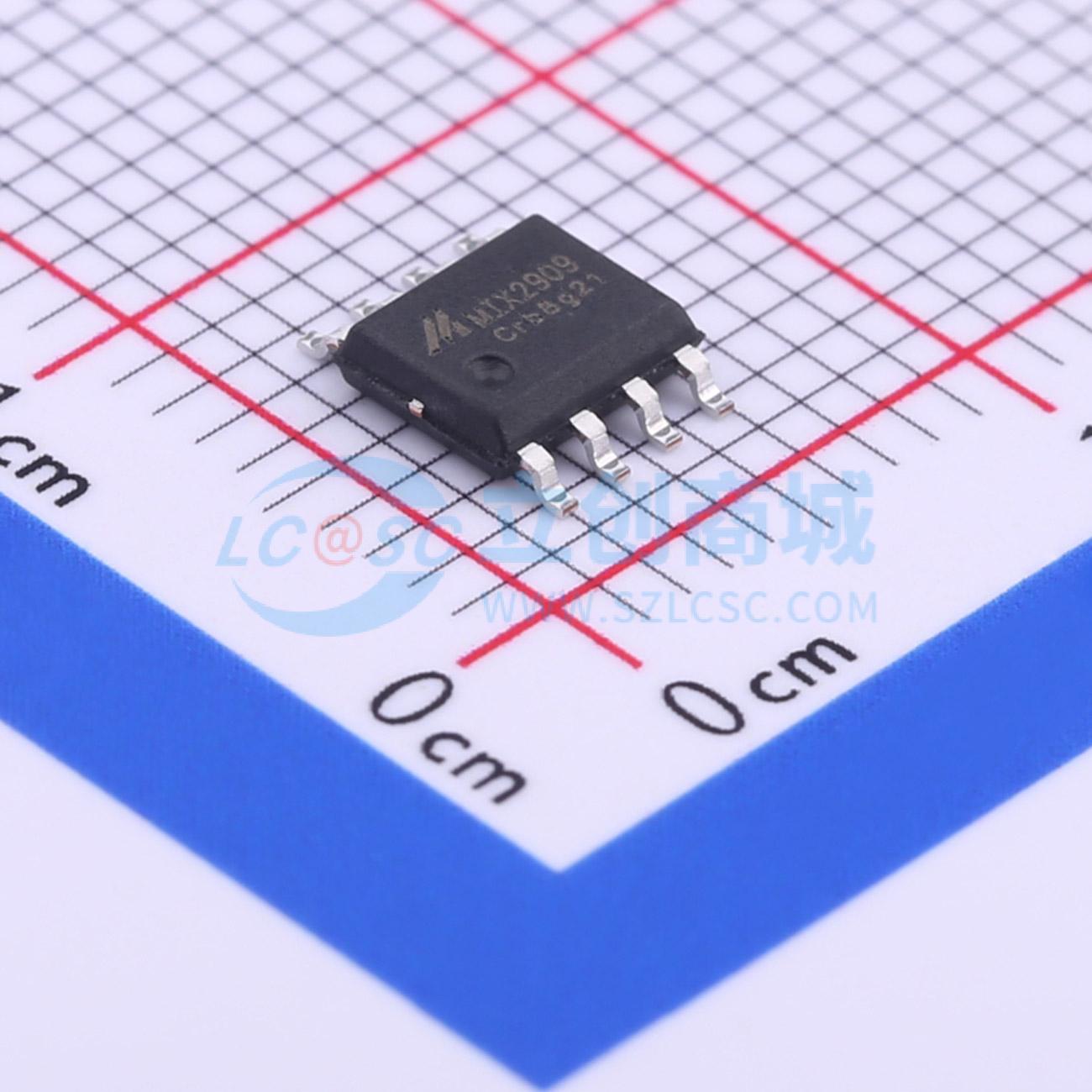

温馨提醒：图片仅供参考，商品以实物为准

MIX2909

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIX2909是一款内置升压功能的高效率、无滤波器单声道带防破音功能F类音频功率放大器。 MIX2909的差分输入架构有效地提高了对RF噪声的抑制能力。防破音功能解决了不同音源输出幅度不一致的问题，同时带来不失真的完美音乐享受。
品牌名称: MIXINNO(矽诺微)
商品型号: MIX2909
商品编号: C427075
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.103克(g)

商品参数

商品概述

MIX2909是一款内置升压功能的高效率、无滤波器单声道带防破音功能F类音频功率放大器。 MIX2909的差分输入架构有效地提高了对RF噪声的抑制能力。防破音功能解决了不同音源输出幅度不一致的问题，同时带来不失真的完美音乐享受。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本，并简化了设计。高效率的自适应升压功能，快速启动时间和纤小的封装尺寸使得MIX2909成为蓝牙音箱和其他便携式音频产品的最佳选择。 MIX2909具有关断功能，极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受，同时简化系统调试。 MIX2909采用ESOP8封装

商品特性

D类输出功率：－5W (PVD D = 6.5V, RL = 4Ω，THD + N = 10%)－5.8W (PVD D = 6.5V, RL = 3Ω，THD + N = 10%)
工作电压: 3.2V to 6.0V
低失真和低噪声
自适应升压功能，效率高
两种防破音模式可选
开机POP声抑制功能
过热保护功能

应用领域

蓝牙音箱
背包音箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	F类功放
	扬声器通道数	单声道
	输出功率	5W×1@4Ω；5.8W×1@3Ω
	工作电压	3.2V~6V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	5mA
	信噪比	85dB
	输入类型	差分
	电源纹波抑制比(PSRR)	60dB
