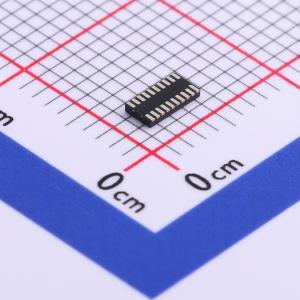

温馨提醒：图片仅供参考，商品以实物为准

TXB0108DQSR

具备自动方向感应和±15 kV ESD保护功能的8位双向电压电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TXB0108 具有自动方向感应和 +/-15kV ESD 保护的 8 位双向电压电平转换器
品牌名称: TI(德州仪器)
商品型号: TXB0108DQSR
商品编号: C427057
商品封装: SON-20(2x4)
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

这个8位同相转换器使用两个独立的可配置电源轨。A端口旨在跟踪VCC，VCC电源电压为1.2V至3.6V。B端口旨在跟踪VCC，VCC电源电压为1.65V至5.5V。因此可在1.2V、1.5V、1.8V、2.5V、3.3V和5V电压节点之间进行通用的低电压双向转换。VCC不应超过VCCB。当输出使能端(OE)输入为低电平时，所有输出都被置于高阻态。TXB0108被设计成由VCC为OE输入电路供电。该器件专用于使用Ioff的局部断电应用。Ioff电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。为确保在加电或断电期间处于高阻态，应将OE通过下拉电阻器接至GND；该电阻器的最小值取决于驱动器的拉电流能力。

商品特性

A端口支持1.2V至3.6V电压，B端口支持1.65V至5.5V电压 (VCCA ≤ VCCB)
VCC隔离特性：如果任何一个VCC输入在接地(GND)上，所有输出呈高阻态
以VCC为基准的输出使能(OE)输入电路
低功耗，ICC最大值为4μA
Ioff支持局部断电模式运行
门锁性能超过100mA，符合JESD78 II类规范的要求
ESD保护性能超过JESD22规范要求
A端口：2000V人体放电模型(A114 - B)，1000V充电器件模型(C101)
B端口：±15kV人体放电模型(A114 - B)；±8kV人体放电模型(A114 - B)（仅限YZP封装）；1000V充电器件模型(C101)

应用领域

手持终端
智能手机
平板电脑
台式计算机

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交67单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V

	属性	参数值
	工作电压(VCCB)	1.65V~5.5V
	输出类型	三态
	工作温度	-40℃~+85℃
	特性	断电保护；电源去耦；自动方向检测
