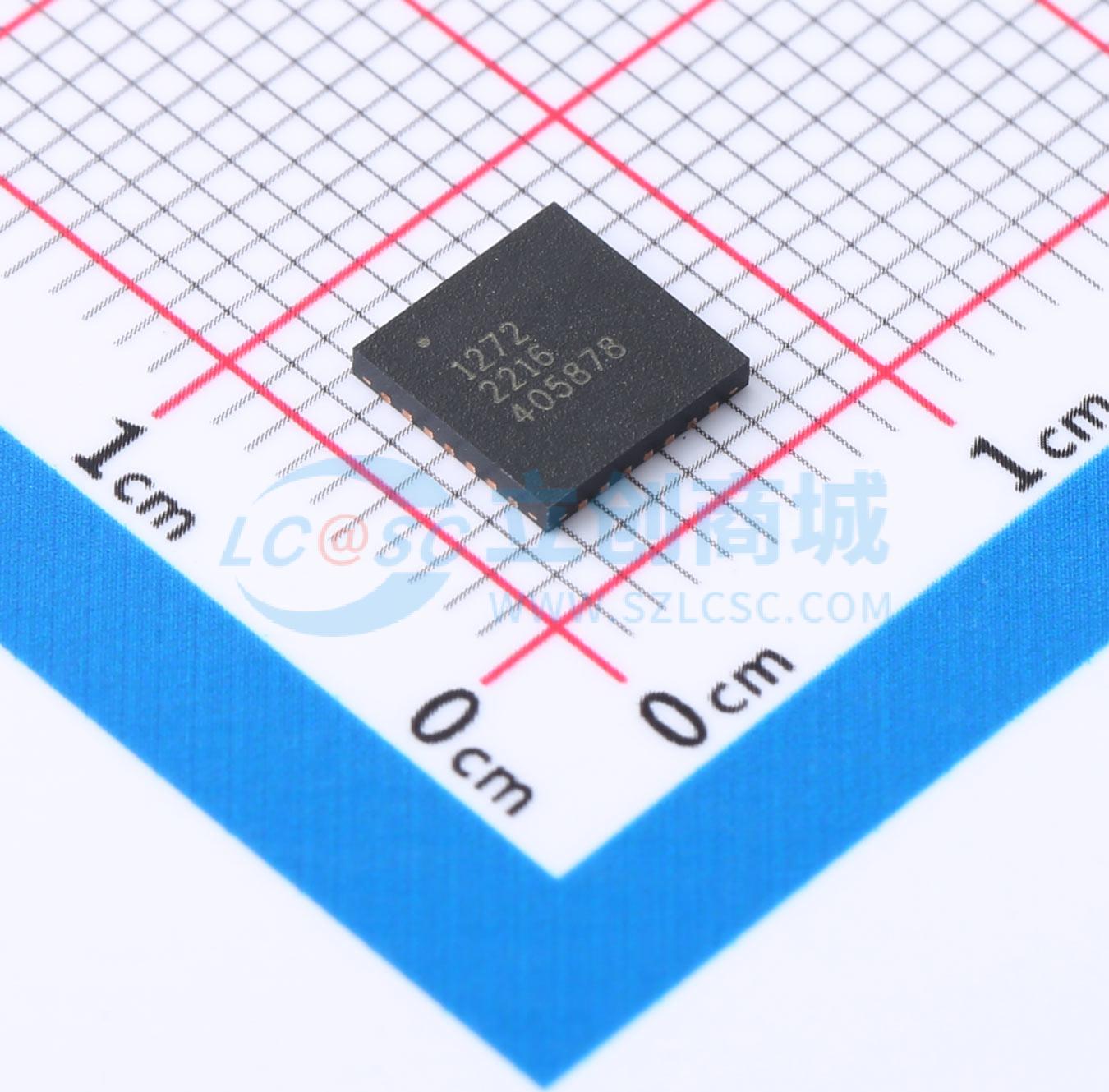

温馨提醒：图片仅供参考，商品以实物为准
SX1272IMLTRT
SX1272IMLTRT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 收发器采用LoRaTM长距离调制解调器，提供超远距离扩频通信和高抗干扰能力，同时降低电流消耗。采用Semtech专利的LoRaTM调制技术，使用低成本晶体和材料清单可实现超过-137 dBm的灵敏度。高灵敏度与集成的 +20 dBm功率放大器相结合，实现了行业领先的链路预算，使其非常适合任何需要远距离或高稳定性的应用。LoRaTM在阻塞和选择性方面也优于传统调制技术，解决了传统设计在距离、抗干扰性和能耗之间的折衷问题
- 品牌名称
- SEMTECH
- 商品型号
- SX1272IMLTRT
- 商品编号
- C427097
- 商品封装
- QFN-28-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.497375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 860MHz~1.02GHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.7V | |
| 应用领域 | 802.15.4 | |
| 输出功率 | 20dBm | |
| 数据速率 | 300Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 18mA | |
| 灵敏度 | -137dBm | |
| 接收电流 | 10.5mA | |
| 典型应用频率 | 915MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
SX1272/73 收发器采用 LoRaTM 远距离调制解调器，可实现超远距离扩频通信和高抗干扰能力，同时将电流消耗降至最低。 利用 Semtech 专利的 LoRaTM 调制技术，SX1272/73 使用低成本晶体和物料清单，可实现超过 -137 dBm 的灵敏度。高灵敏度与集成的 +20 dBm 功率放大器相结合，产生了业界领先的链路预算，使其成为任何需要远距离或高可靠性的应用的理想选择。与传统调制技术相比，LoRaTM 在阻塞和选择性方面也具有显著优势，解决了传统设计在距离、抗干扰能力和能耗之间的折衷问题。 这些器件还支持适用于包括 WMBus、IEEE802.15.4g 等系统的高性能 (G)FSK 模式。与竞争产品相比，SX1272/73 具有出色的相位噪声、选择性、接收器线性度和 IIP3，且电流消耗显著降低。
商品特性
- LoRaTM 调制解调器
- 最大链路预算 157 dB
- 相对于电源电压，100 mW 恒定射频输出时为 +20 dBm
- +14 dBm 高效功率放大器
- 可编程比特率高达 300 kbps
- 高灵敏度：低至 -137 dBm
- 坚固的前端：||P3 = -12.5 dBm
- 89 dB 阻塞抗扰度
- 低接收电流 10 mA，寄存器保持电流 100 nA
- 集成度高的合成器，分辨率为 61 Hz
- FSK、GFSK、MSK、GMSK、LoRaTM 和 OOK 调制
- 内置位同步器用于时钟恢复
- 前导码检测
- 127 dB 动态范围 RSSI
- 自动射频感应和带超快速 AFC 的 CAD
- 高达 256 字节带 CRC 的数据包引擎
- 内置温度传感器和低电量指示器
应用领域
- 自动抄表
- 家庭和楼宇自动化
- 无线报警和安全系统
- 工业监测与控制
- 远距离灌溉系统
