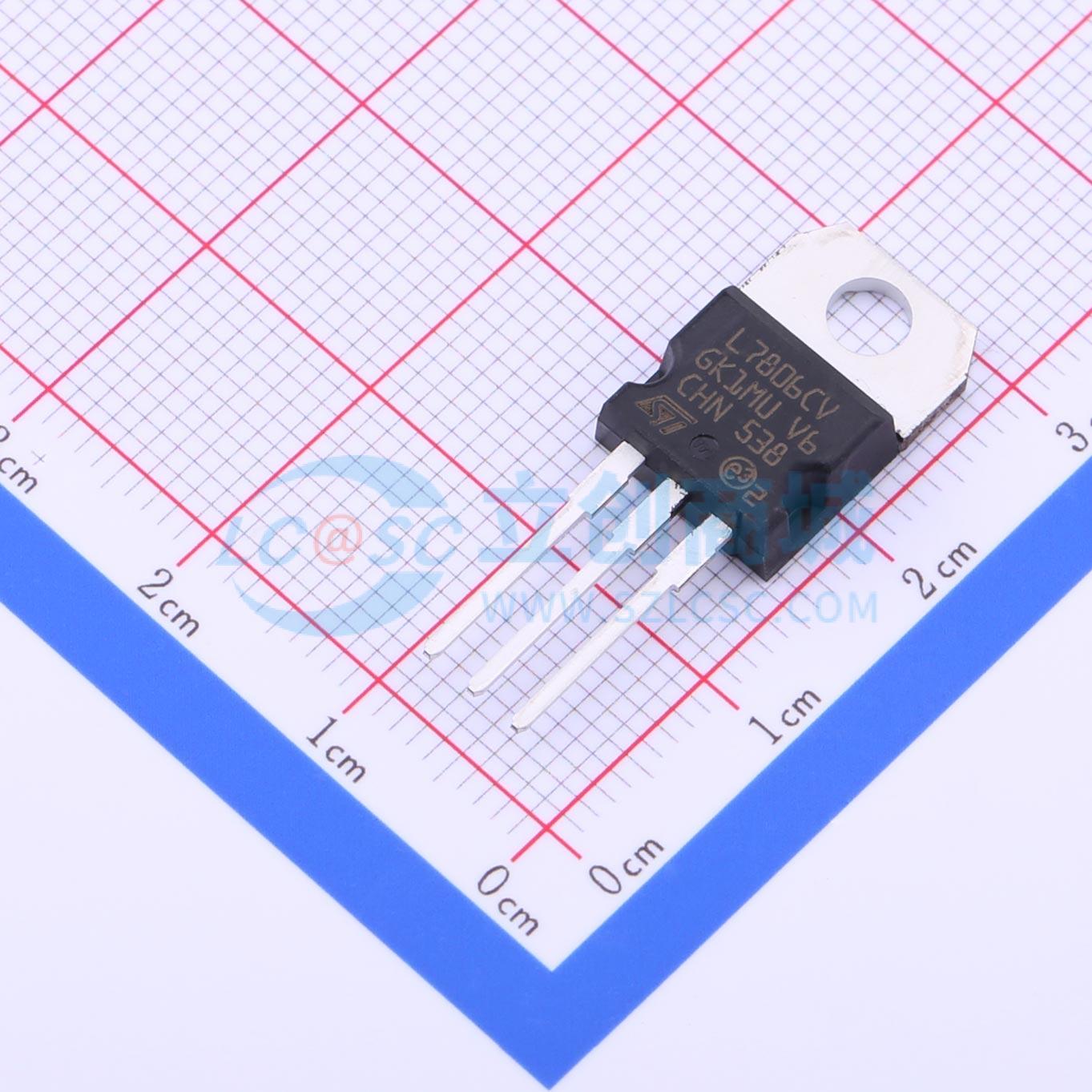

L7806CV-DG

正稳压器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7800 系列三端正电压稳压器有 TO - 220、TO - 220FP、TO - 220FM、TO - 3 和 D2PAK 等封装形式，且有多种固定输出电压可供选择，适用于广泛的应用场景。这些稳压器可提供板载局部稳压，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全工作区保护功能，基本不会损坏
品牌名称: ST(意法半导体)
商品型号: L7806CV-DG
商品编号: C3796
商品封装: TO-220
包装方式: 管装
商品毛重: 2.74克(g)

商品参数

商品概述

L7800系列三端正电压稳压器提供TO - 220、TO - 220FP、TO - 220FM、TO - 3和D2PAK封装，并有多种固定输出电压可供选择，适用于广泛的应用场景。这些稳压器可提供板载本地稳压，消除了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全工作区保护，基本不会损坏。如果配备足够的散热装置，它们可提供超过1A的输出电流。虽然这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。

商品特性

输出电流可达1.5A
输出电压为5、5.2、6、8、8.5、9、10、12、15、18、24V
热过载保护
短路保护
输出瞬态安全工作区保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	25V
	输出电压	6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	65dB@(120Hz)

	属性	参数值
	压差	2V@(1A)
	静态电流(Iq)	6mA
	特性	过热保护；短路保护
	工作温度	0℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
