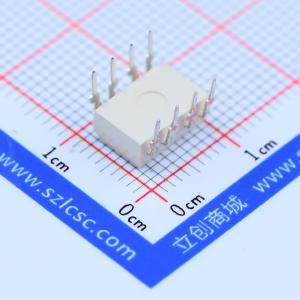

TLP250(F)

DC输入 1通道隔离电压(rms):2500V 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由GaAlAs发光二极管和集成光电探测器组成，采用8引脚DIP封装，适用于IGBT或功率MOSFET的栅极驱动电路。
品牌名称: TOSHIBA(东芝)
商品型号: TLP250(F)
商品编号: C4078
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.917克(g)

商品参数

技术：光学耦合
通道数：1
电压 - 隔离：2500Vrms
共模瞬态抗扰度（最小值）：5kV/μs
传播延迟 tpLH / tpHL（最大值）：500ns，500ns
电流 - 输出高，低：500mA，500mA
电流 - 峰值输出：1.5A
电压 - 正向（Vf）（典型值）：1.6V
电流 - DC 正向（If）：20mA
电压 - 电源：15 V ~ 30 V
工作温度：-20°C ~ 85°C
安装类型：通孔
封装/外壳：8-DIP（0.300"，7.62mm）
供应商器件封装：8-DIP
认可：UR

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	10V~35V
	隔离电压(Vrms)	2.5kV
	CMTI(kV/us)	5kV/us
	传输速率	-
	通道数	1
	工作温度	-20℃~+85℃

	属性	参数值
	传播延迟 tpLH	500ns
	传播延迟 tpHL	500ns
	输入阈值电流(FH)	5mA
	输出电流	1.5A
	耗散功率(Pd)	-
	正向压降(Vf)	1.8V
	直流反向耐压(Vr)	5V
	正向电流(If)	20mA
