商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) |
| 属性 | 参数值 | |
|---|---|---|
| 类型 | MOSFET |
商品概述

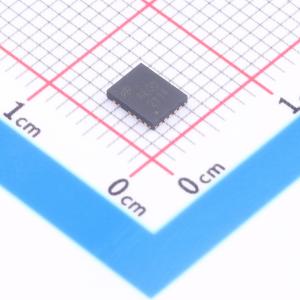

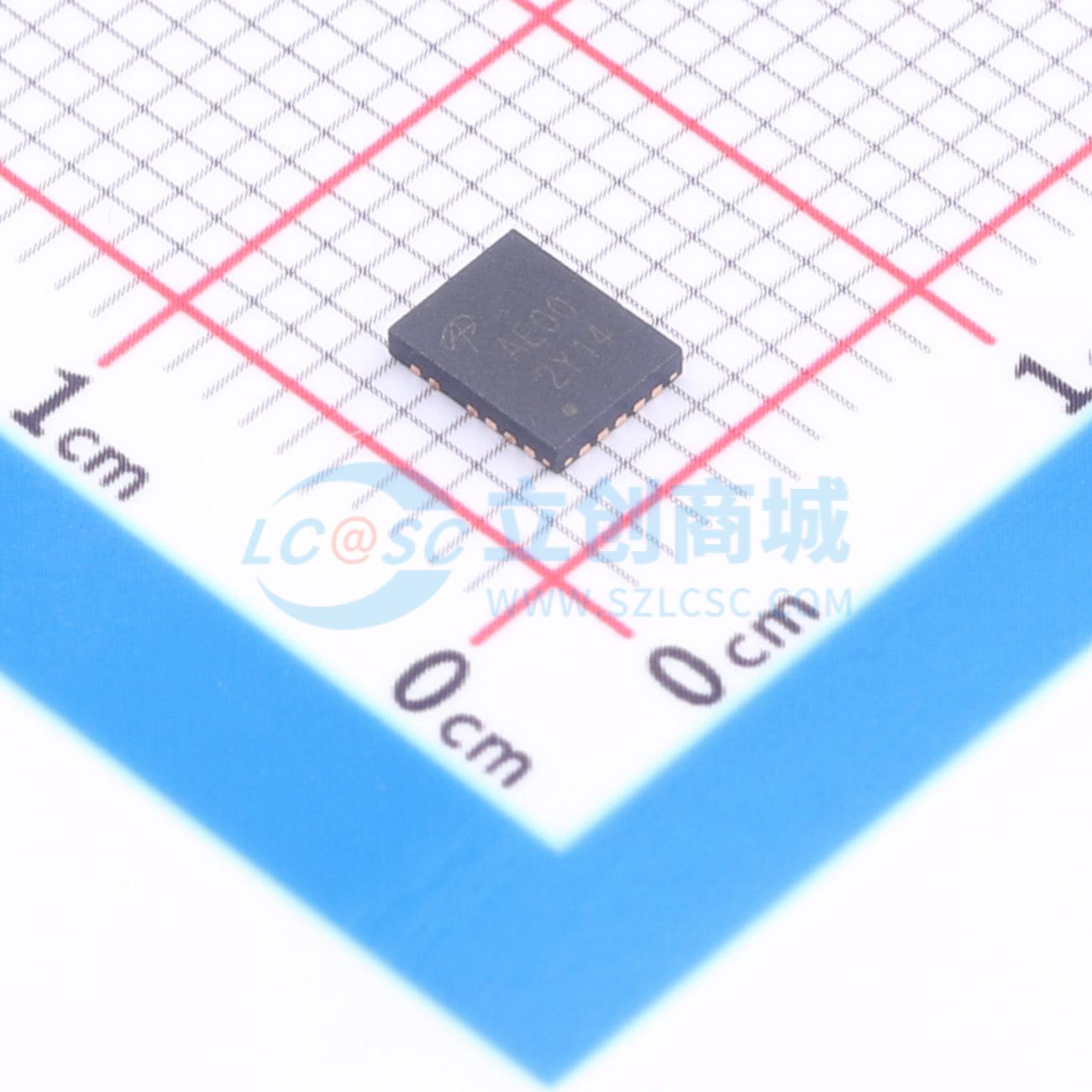

AOZ5508QI是一款高效率同步降压功率级模块，集成了两个非对称MOSFET和一个驱动器。MOSFET针对同步降压配置进行了单独优化。上管MOSFET经过优化，具有低电容和低栅极电荷，适用于低占空比下的快速开关。下管MOSFET具有超低导通电阻，以最小化传导损耗。该模块采用PWM输入精确控制功率MOSFET的开关活动，兼容5V逻辑电平并支持三态PWM。它集成了多种功能，包括内置自举开关。下管MOSFET可被驱动至二极管仿真模式，以提供异步操作并改善轻载性能。其引脚布局也经过优化，以降低寄生效应影响。
商品特性
- 4.5V至25V电源电压范围
- 4.5V至5.5V驱动器电源电压范围
- 35A连续输出电流
- 最高支持2MHz开关频率
- 兼容5V PWM/三态输入
- 具备欠压锁定保护
- 支持二极管仿真/连续导通模式操作的强制连续导通模式控制

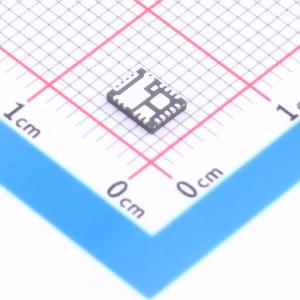

- 采用薄型3.5×4.5mm QFN-22L封装
应用领域
- 内存和显卡
- 主板电压调节模块
- 负载点直流/直流转换器
- 视频游戏机
