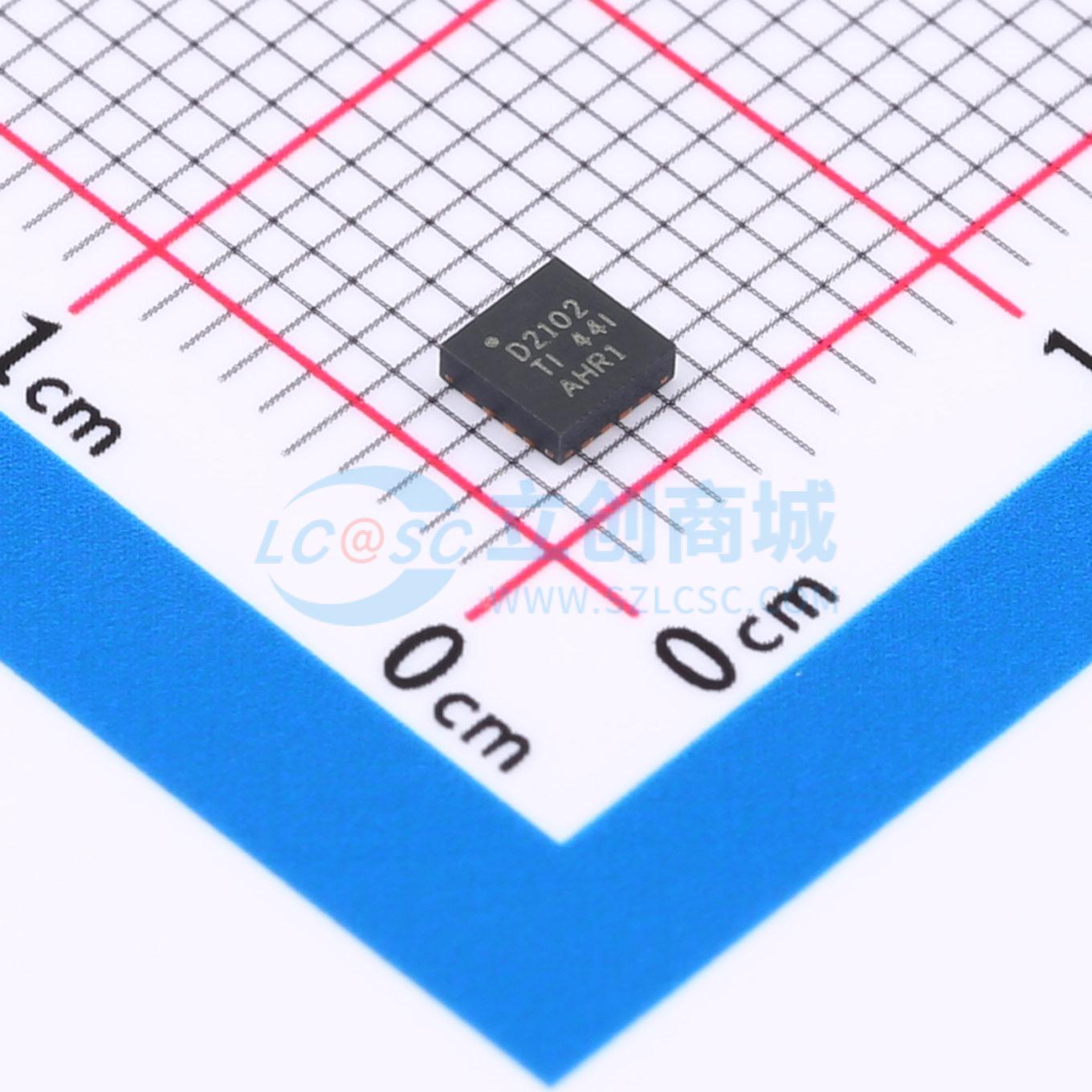

CDCLVD2102RGTR实物图

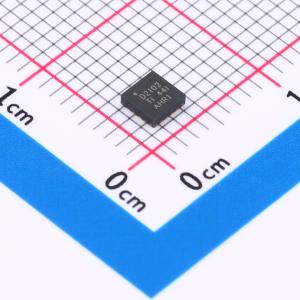

  • CDCLVD2102RGTR商品缩略图
  • CDCLVD2102RGTR商品缩略图
  • CDCLVD2102RGTR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CDCLVD2102RGTR

双路1:2低附加抖动LVDS缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
CDCLVD2102 低抖动双通道 1:2 通用至 LVDS 缓冲器
品牌名称
TI(德州仪器)
商品型号
CDCLVD2102RGTR
商品编号
C3613379
商品封装
VQFN-16-EP(3x3)​
包装方式
编带
商品毛重
1.89克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率800MHz
输出通道数4
属性参数值
工作电压2.375V~2.625V
工作温度-40℃~+85℃

商品概述

CDCLVD2102时钟缓冲器将两个时钟输入(IN0、IN1)分配到总共4对差分LVDS时钟输出(OUT0、OUT3)。每个缓冲块由一个输入和2个LVDS输出组成。输入可以是LVDS、LVPECL或LVCMOS。 CDCLVD2102专为驱动50Ω传输线而设计。如果以单端模式驱动输入,应将适当的偏置电压(VAC_REF)施加到未使用的负输入引脚。 使用控制引脚(EN),可以禁用或启用输出。如果EN引脚悬空,则两个缓冲器的所有输出均启用;如果切换到逻辑“0”,则两个缓冲器的所有输出均禁用(静态逻辑“0”);如果切换到逻辑“1”,则一个带两个输出的缓冲器禁用,另一个带两个输出的缓冲器启用。该器件支持故障安全功能。它包含输入迟滞,可防止在没有输入信号时输出随机振荡。 该器件在2.5V供电环境下工作,工作温度范围为-40℃至85℃(环境温度)。CDCLVD2102采用小型16引脚、3mm×3mm QFN封装。

商品特性

  • 双1:2差分缓冲器
  • 在10kHz至20MHz范围内,附加抖动低,RMS值小于300 fs
  • 组内输出偏斜低,最大为15 ps
  • 通用输入,可接受LVDS、LVPECL、LVCMOS
  • 一个输入对应两个输出
  • 共有4个LVDS输出,符合ANSI EIA/TIA - 644A标准
  • 时钟频率高达800 MHz
  • 器件电源电压为2.375 - 2.625V
  • 提供LVDS参考电压VAC,PEF,适用于电容耦合输入
  • 工业温度范围为-40℃至85℃
  • 采用3mm×3mm 16引脚QFN(RGT)封装
  • ESD保护超过±3 kV HBM、1 kV CDM

应用领域

  • 电信/网络
  • 医学成像
  • 测试与测量设备
  • 无线通信
  • 通用时钟
