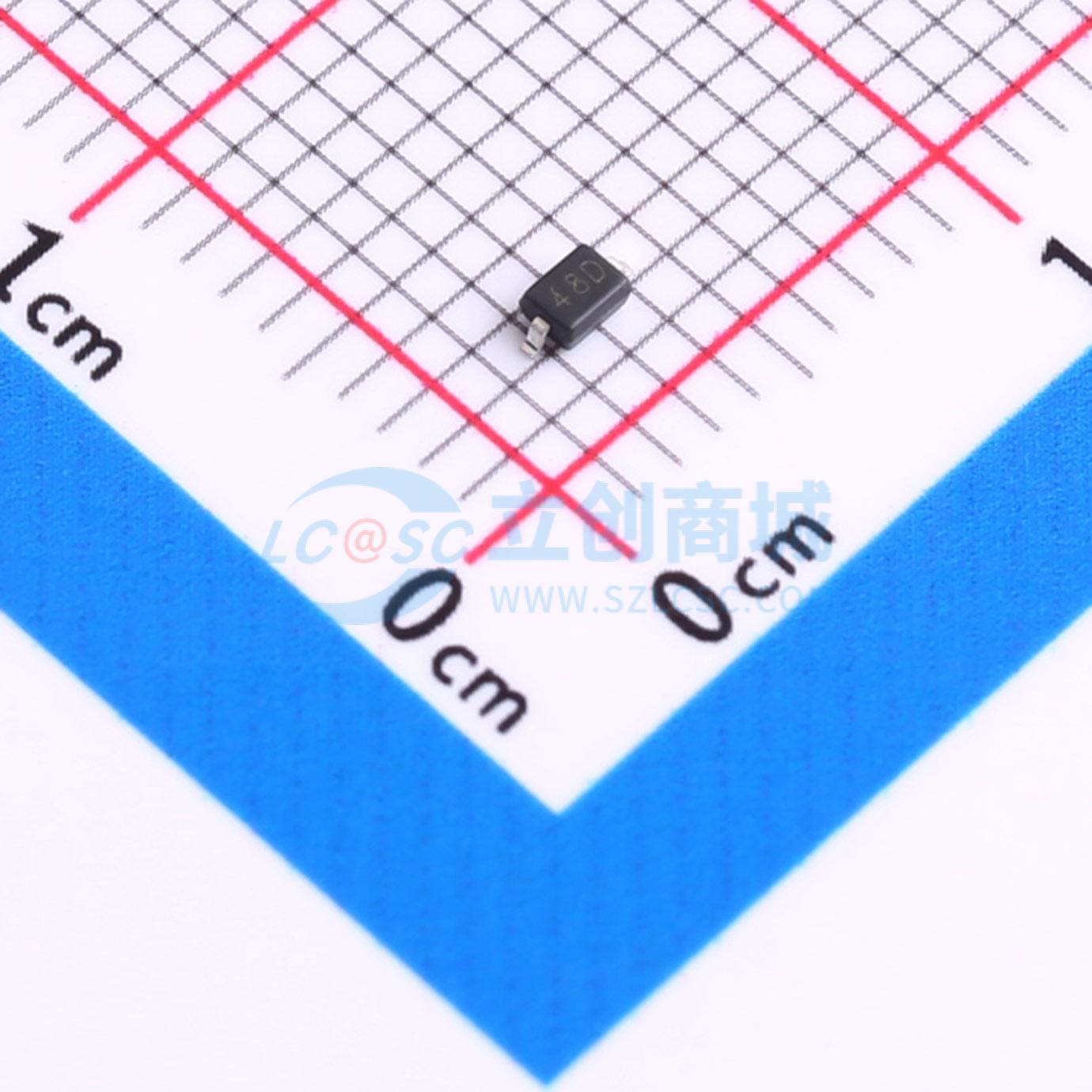

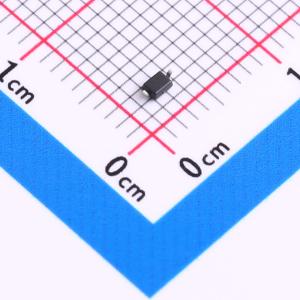

温馨提醒：图片仅供参考，商品以实物为准
RLSD32A0451CH
双向TVS 4.5V截止 峰值浪涌电流：160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RLSD32A0451CH是一款双向高功率TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。RLSD32A0451CH符合IEC 61000-4-2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型无铅SOD-323封装。小尺寸和高ESD浪涌保护能力使AU4581D3H成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLSD32A0451CH
- 商品编号
- C39831940
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 160A | |
| 峰值脉冲功率(Ppp) | 2.7kW | |
| 击穿电压 | 4.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品概述
RLSD32A0451CH是一款双向高功率TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。RLSD32A0451CH符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型无铅SOD - 323封装。小尺寸和高ESD浪涌保护能力使AU4581D3H成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
商品特性
- 小型SOD - 323封装
- 保护一条数据或电源线
- 工作电压：4.5V
- 高脉冲峰值电流能力
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）160A（8/20 μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 电池保护
- 电源保护
- 手持便携式应用外设
