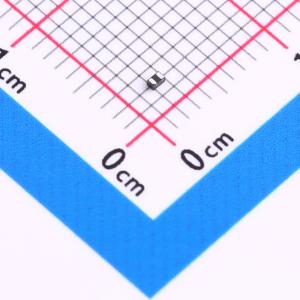

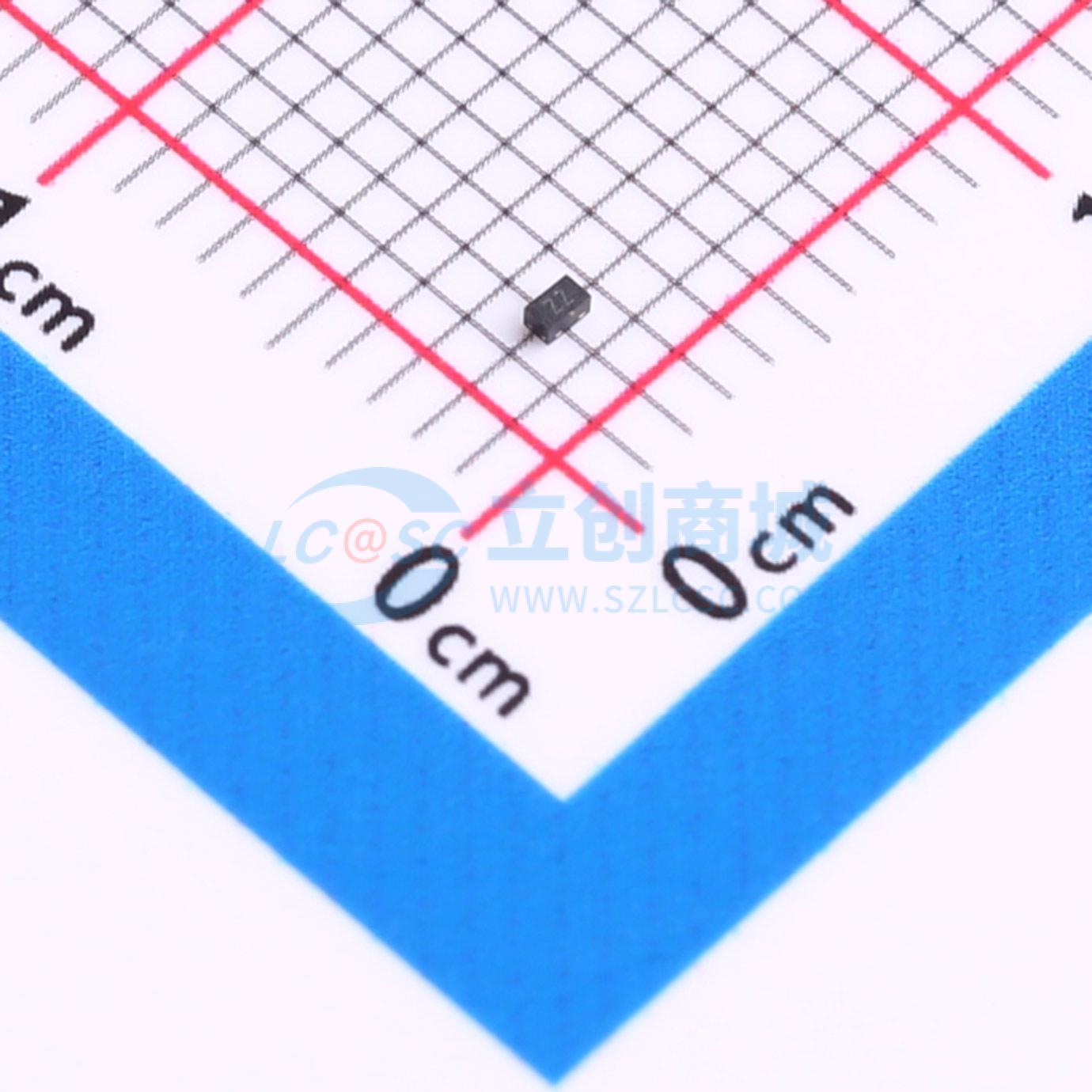

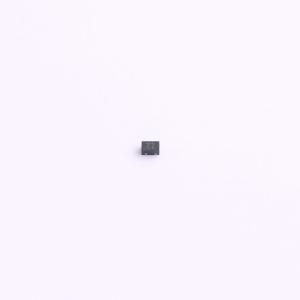

温馨提醒：图片仅供参考，商品以实物为准

RL0201Q0501UC

双向TVS 5V截止峰值浪涌电流：5A

描述: RL0201Q0501UC 是一款双向 TVS 二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想选择。RL0201Q0501UC 具有超低电容，典型值为 0.4pF，符合 IEC 61000 - 4 - 2（ESD）标准，空气放电 ± 25kV，接触放电 ± 20kV。
品牌名称: RUILON(瑞隆源)
商品型号: RL0201Q0501UC
商品编号: C39831950
商品封装: DFN0603-2
包装方式: 编带
商品毛重: 0.009021克(g)

商品参数

商品概述

RL0201Q0501UC是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，可提供快速响应时间和低静电放电（ESD）钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。RL0201Q0501UC具有超低电容，典型值为0.4pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电为±25kV，接触放电为±20kV。它采用DFN0603 - 2无铅封装。小尺寸、超低电容和高ESD浪涌保护能力使RL0201Q0501UC成为保护手机、数字视频接口和其他高速端口的理想选择。

商品特性

超低电容：典型值0.4pF
超低泄漏：纳安级
工作电压：5.0V
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±25kV
  - 接触放电：±20kV
- IEC 61000 - 4 - 5（雷击）5A (8/20μs)
符合RoHS标准

应用领域

HDMI 1.3和HDMI 1.4
USB 1.1/USB 2.0
LVDS
RF天线
FM天线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	120W

	属性	参数值
	击穿电压(VBR)	6.5V
	反向电流(Ir)	100nA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.4pF
