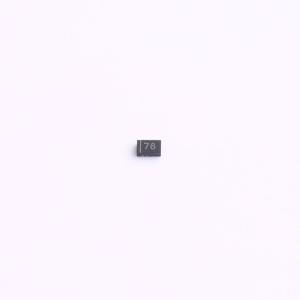

温馨提醒：图片仅供参考，商品以实物为准
RLSD16Q071V
单向 7V截止 峰值浪涌电流：115A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD，静电防护，电压钳位，应用在信号口
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLSD16Q071V
- 商品编号
- C39831943
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.02584克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 16.5V | |
| 峰值脉冲电流(Ipp) | 115A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.875kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 550pF |
商品特性
- 小封装：1.6x1.0x0.5 mm
- 保护一条数据线或电源线
- 工作电压：3.3V、5V、7V、9V、12V、15V、18V、24V、36V
- 高脉冲峰值电流能力
- 超低钳位电压
- 2引脚无引脚封装
- 符合以下标准：IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30 kV，接触放电：±30 kV
- 符合RoHS标准
应用领域
- 手机及配件
- 电池保护
- USB VBus
- 电源线保护
- 手持便携式应用
