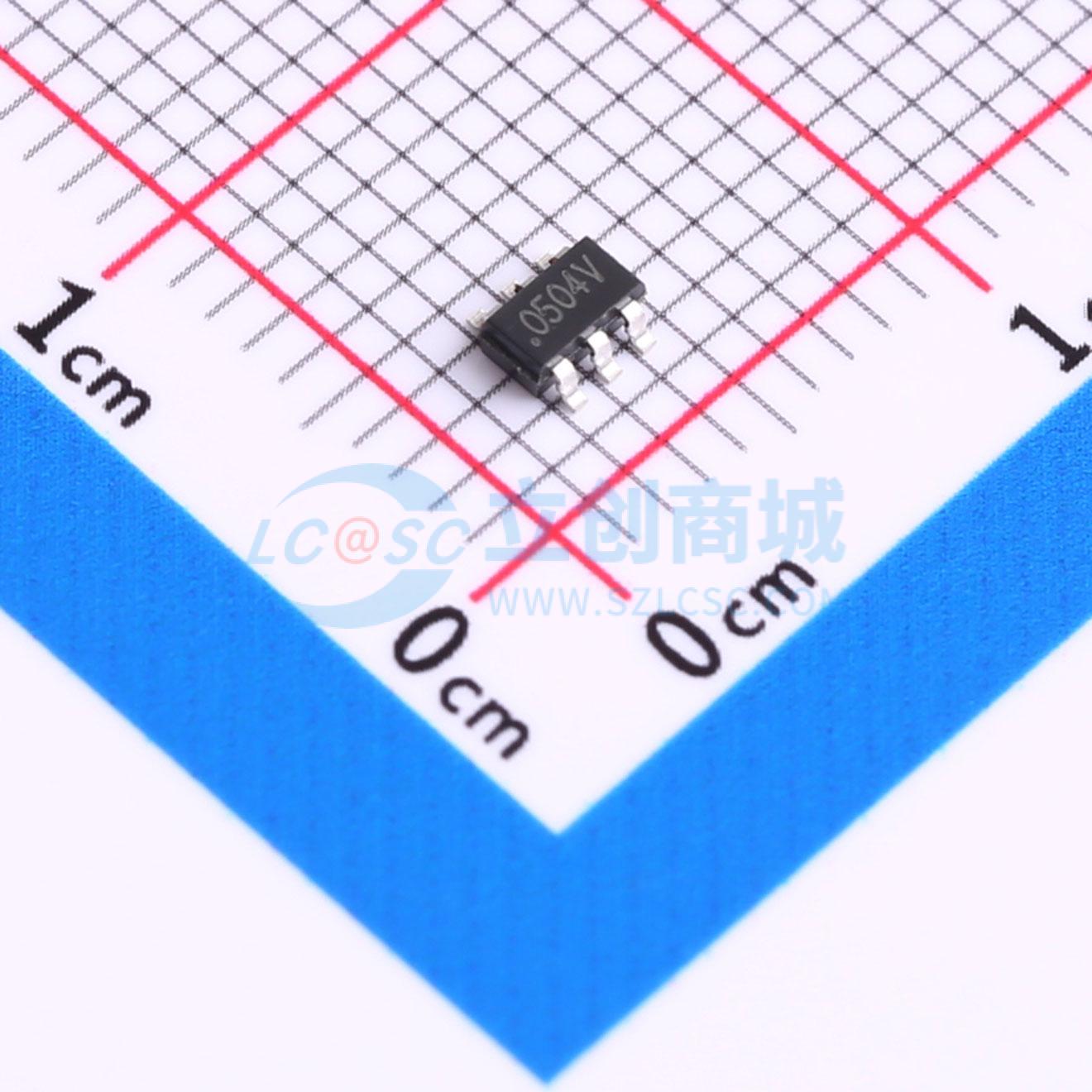

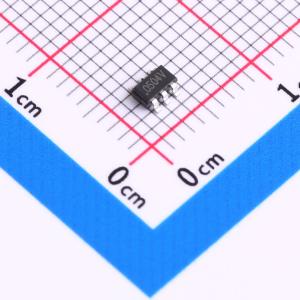

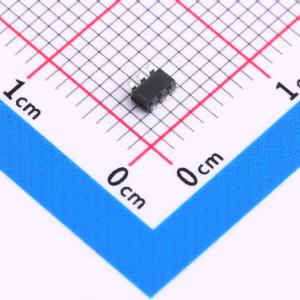

温馨提醒：图片仅供参考，商品以实物为准
RLST236A054LVR
单向TVS 5V截止 峰值浪涌电流：5A
- 描述
- RLST236A054LVR是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。RLST236A054LVR符合IEC 61000-4-2（ESD）标准，空气放电±25 kV，接触放电±20 kV。它采用6引脚无铅SOT23-6封装。低电容阵列使其非常适合四条高速数据和传输线。该器件针对便携式电子产品的ESD保护进行了优化。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLST236A054LVR
- 商品编号
- C39831926
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037298克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
RLST236A054LVR是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。RLST236A054LVR符合IEC 61000-4-2（ESD）标准，空气放电±25 kV，接触放电±20 kV。它采用6引脚无铅SOT23-6封装。低电容阵列使其非常适合四条高速数据和传输线。该器件针对便携式电子产品的ESD保护进行了优化。
商品特性
- 超低泄漏：纳安级
- 工作电压：5V
- 低钳位电压
- 最多可保护四条数据线和一条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±25 kV 接触放电：±20 kV
- IEC61000-4-5（雷击）5A（8/20 μs）
- 符合RoHS标准
应用领域
- USB 2.0电源和数据线保护
- 数字视频接口（DVI）
- 显示器和平板显示器
- 视频图形卡
- 笔记本电脑和个人计算机
