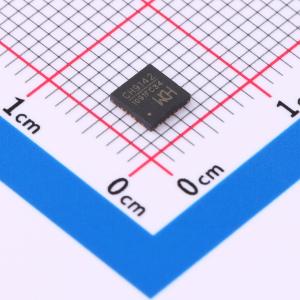

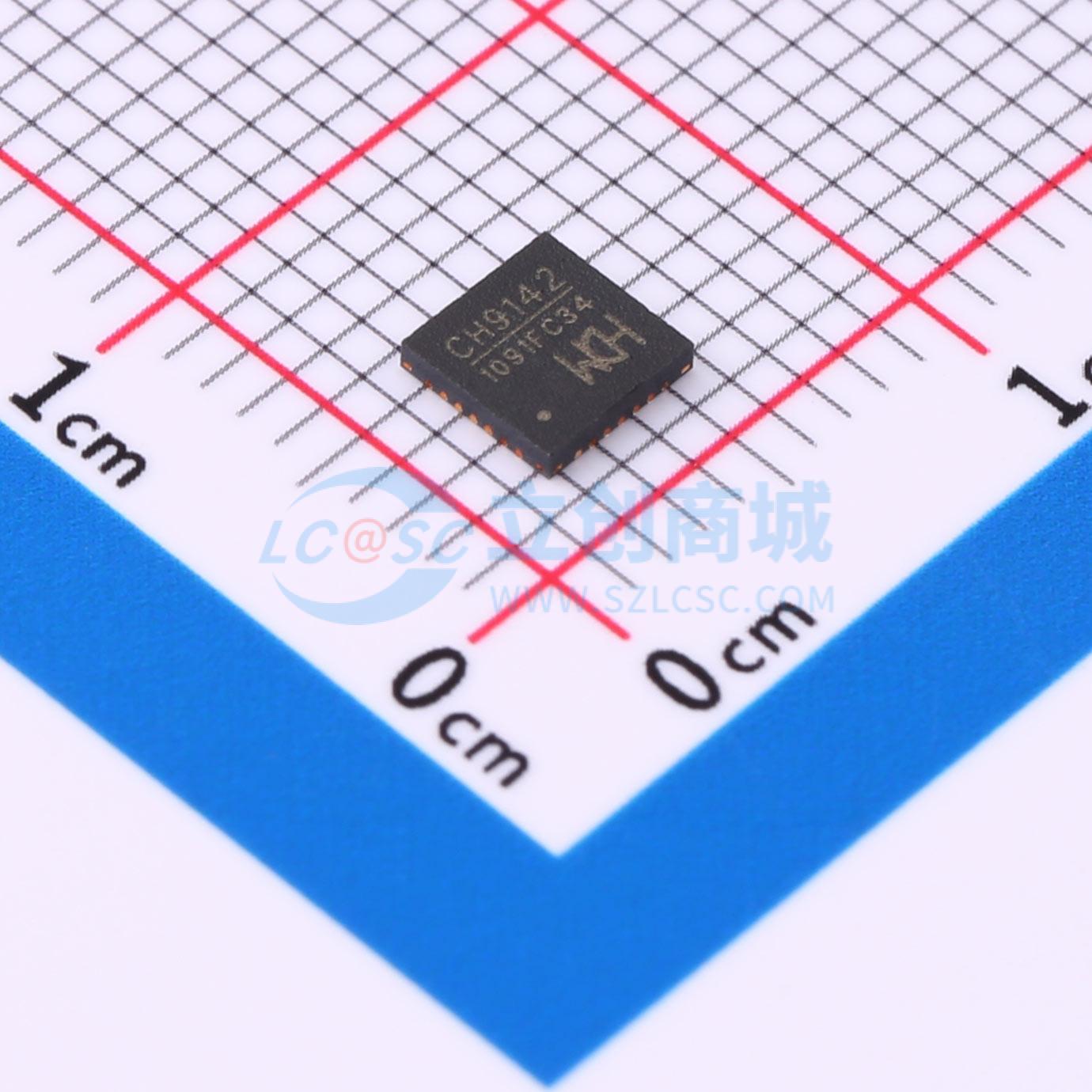

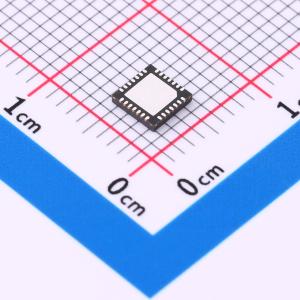

CH9142

蓝牙转双串口透传芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH9142是一款蓝牙转双串口透传芯片，芯片支持蓝牙主机模式、蓝牙从机模式和蓝牙广播模式，支持蓝牙BLE5.0。支持串口AT配置和在从机模式下的蓝牙通信配置，支持MODEM联络信号，串口波特率最高1Mbps。蓝牙从机模式下可设置蓝牙名称、厂商信息等参数，可通过APP或者串口命令轻松配置，方便快捷。两个串口可独立控制蓝牙模式和蓝牙状态，支持两个蓝牙连接分别与对应串口进行通讯。
品牌名称: WCH(南京沁恒)
商品型号: CH9142
商品编号: C39831289
商品封装: QFN-28(4x4)
包装方式: 托盘
商品毛重: 0.03克(g)

商品参数

商品概述

CH9142是一款蓝牙转双串口透传芯片，支持蓝牙主机模式、从机模式和广播模式，兼容蓝牙BLE5.0。它支持通过串口AT命令进行配置，在从机模式下也可配置蓝牙通信参数，并支持MODEM联络信号，其串口最高波特率可达1Mbps。在蓝牙从机模式下，设置蓝牙名称和厂商信息等参数，这些配置可通过APP或串口命令便捷完成。该芯片的两个串口可独立控制蓝牙模式和状态，支持两个独立的蓝牙连接分别与对应的串口进行通信。

商品特性

支持蓝牙主机模式、从机模式和广播模式
支持串口AT配置和蓝牙传输配置
两个串口可独立设置蓝牙参数
提供适用于电脑端的蓝牙虚拟串口驱动
兼容现有串口软件和工具，无需二次开发
支持与Windows、Linux、Android、iOS等系统的蓝牙主机连接
掉电睡眠电流为0.3μA
传输距离可达100米
发射功率支持8档可调
异步串口最高通讯波特率为1Mbps
串口支持MODEM联络信号RTS和CTS
串口支持5、6、7或8个数据位以及1或2个停止位
串口支持奇校验、偶校验、无校验、空白0、标志1等校验方式
32kHz时钟源可选择外部晶振
提供QFN28封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	接口类型	UART
	工作电压	2.3V~3.6V
	应用领域	蓝牙
	输出功率	-20dBm

	属性	参数值
	数据速率	1Mbps
	工作温度	-40℃~+85℃
	类型	收发器
	功能特性	断电复位功能；上电复位功能；支持软件复位
