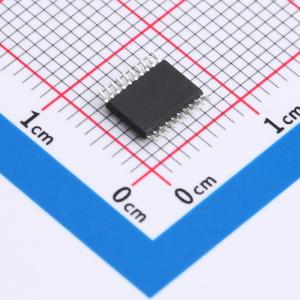

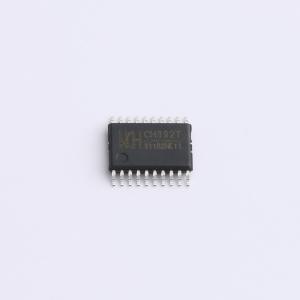

CH392T

以太网协议栈芯片CH392

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH392是以太网协议栈管理芯片，用于单片机系统进行以太网通讯。支持10M，全双工/半双工自适应，兼容802.3协议。
品牌名称: WCH(南京沁恒)
商品型号: CH392T
商品编号: C39831290
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.166667克(g)

商品参数

商品概述

CH392是以太网协议栈管理芯片，用于单片机系统进行以太网通讯。该芯片自带10M以太网介质传输层和物理层，完全兼容IEEE802.3协议，内置了IP、DHCP、ARP、ICMP、IGMP、UDP、TCP等以太网协议栈固件。单片机系统可以方便地通过CH392芯片进行网络通讯。CH392支持两种通讯接口：SPI接口或者异步串口，单片机、DSP、MCU、MPU等控制器可以通过上述任何一种通讯接口控制CH392芯片进行以太网通讯。

商品特性

内部自带以太网介质传输层和物理层。
支持10M，全双工/半双工自适应，兼容802.3协议。
支持MDI/MDIX线路自动转换。
内置TCP/IP协议簇，支持IPv4、DHCP、ARP、ICMP、IGMP、UDP、TCP协议。
提供最多8个独立的Socket对，可以同时进行数据收发。
提供SPI和串口两种接口。
支持MACRAW模式。
提供TSSOP20和QFN28两种封装。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	-
	端口数量	8
	MAC接口	-
	以太网速率标准	10BASE-T

	属性	参数值
	数据速率	10Mbit/s
	工作电压	3.3V
	工作温度	-40℃~+125℃
	功能特性	低功耗模式；可编程LED指示；上电复位
