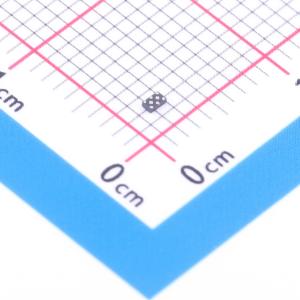

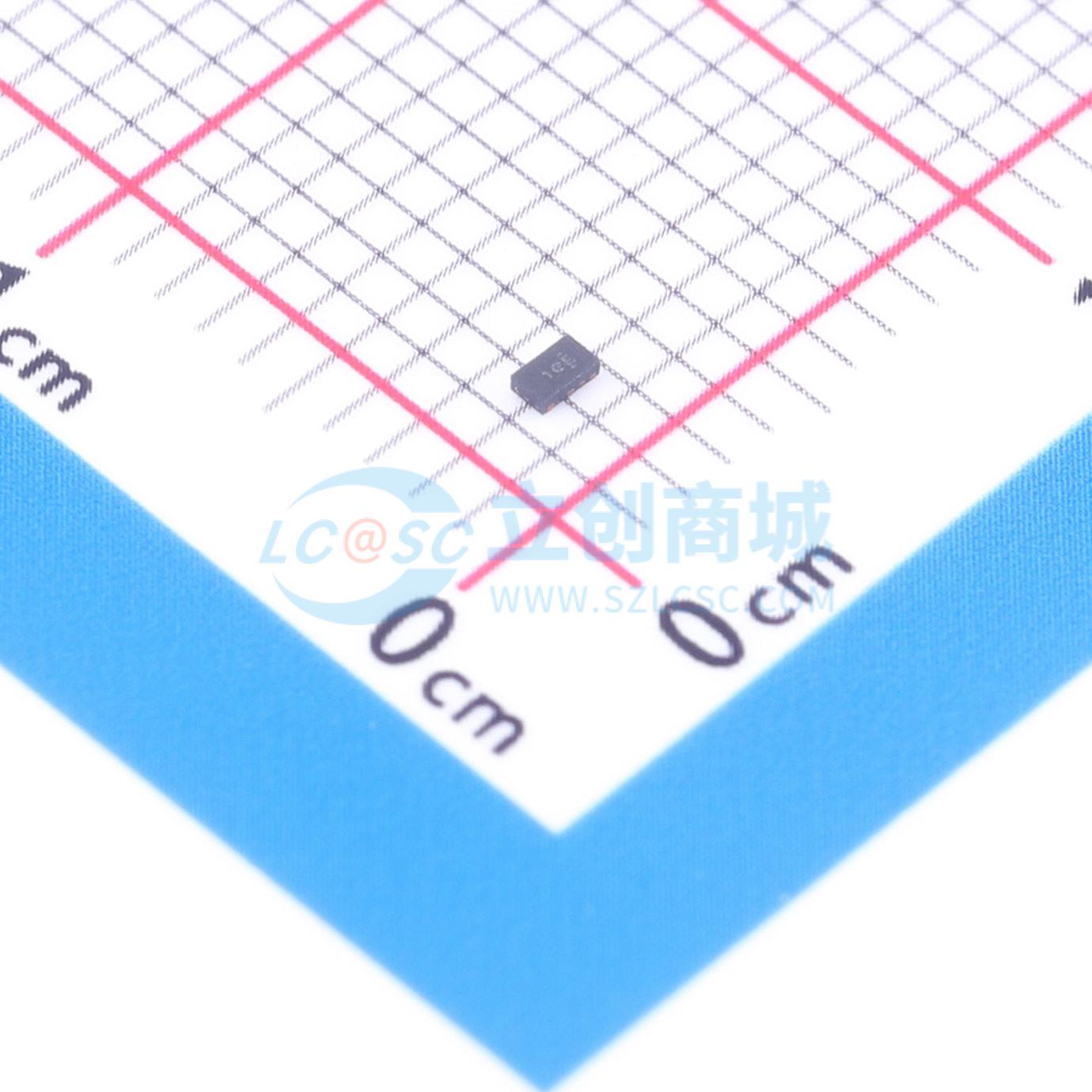

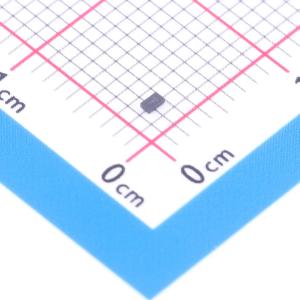

温馨提醒：图片仅供参考，商品以实物为准

SN74AXCH2T45DTMR

双通道总线收发器，具备可配置电平转换和总线保持输入功能，适用于异步通信

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AXCH2T45 具有总线保持电流的 2 位 0.65V 至 3.6V AXC 双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AXCH2T45DTMR
商品编号: C3587477
商品封装: X2-SON-8(0.8x1.4)
包装方式: 编带
商品毛重: 0.0196克(g)

商品参数

商品概述

SN74AXCH2T45是一款2位同相总线收发器，采用两个可独立配置的电源轨。该器件可在VCCA和VCCB均低至0.65V的条件下工作。A端口设计为跟踪VCCA，VCCA可支持0.65V至3.6V范围内的任意电源电压。B端口设计为跟踪VCCB，VCCB也可支持0.65V至3.6V范围内的任意电源电压。此外SN74AXCH2T45兼容单电源系统。SN74AXCH2T45器件设计用于数据总线之间的异步通信。器件可根据方向控制输入(DIR)的逻辑电平，将数据从A总线传输到B总线，或从B总线传输到A总线。SN74AXCH2T45的控制引脚(DIR)参考电压为VCCA。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。如果VCCA或VCCB存在电源，总线保持电路会分别在A或B输入上始终保持激活状态，与方向控制引脚的状态无关。本器件完全符合部分掉电应用要求，支持Ioff电流特性。Ioff保护电路可确保器件掉电期间，当输入、输出或组合I/O偏置到特定电压时，不会从这些引脚吸入或输出过大电流。VCC隔离特性可确保，如果VCCA或VCCB任意一个低于100mV，两个I/O端口都会通过禁用输出进入高阻态。无毛刺电源排序允许任意电源轨按任意顺序上电或下电，同时提供可靠的电源排序性能。

商品特性

全可配置双轨设计，每个端口可在0.65V至3.6V的电源范围内工作
工作温度范围为-40℃至+125℃
无毛刺电源排序
从1.8V转换到3.3V时，最高支持380 Mbps
VCC隔离特性
任意VCC输入低于100mV时，所有I/O输出禁用并变为高阻态
Ioff支持部分掉电模式工作
兼容AVC系列电平转换器
闩锁性能超过JESD 78 II类规范要求的100mA
ESD保护超过JESD 22规范要求
8000V人体模型(HBM)ESD防护
1000V带电模型(CDM)ESD防护

应用领域

企业与通信
工业
个人电子
无线基础设施
楼宇自动化
销售点

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	标准CMOS
	输出类型	三态
	工作电压	0.65V~3.6V
	元件数	1
	每个元件位数	2
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74AXCH
	工作温度	-40℃~+125℃
	静态电流(Iq)	23uA
	功能特性	掉电隔离；总线保持；电平转换
