温馨提醒：图片仅供参考，商品以实物为准

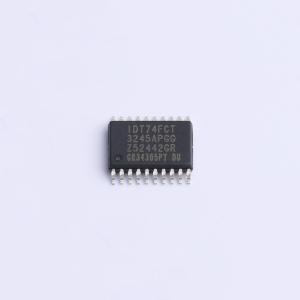

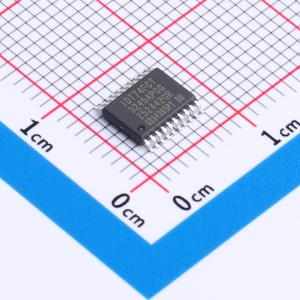

74FCT3245APGG
3.3V CMOS 八进制双向收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的双金属CMOS技术构建。高速、低功耗收发器，适用于两条总线（A和B）之间的异步通信。方向控制引脚（DIR）控制数据流方向。输出使能引脚（OE）覆盖方向控制并禁用两个端口。所有输入均设计有迟滞功能，以提高噪声容限。具有串联限流电阻，可提供低接地反弹、最小下冲和可控输出下降时间，减少对外部串联终端电阻的需求。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 74FCT3245APGG
- 商品编号
- C3587508
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2.7V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74FCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1.5ns@3.3V,50pF | |
| 功能特性 | 输出使能；短路保护 |
商品概述
FCT3245/A 八进制收发器采用先进的双金属 CMOS 技术制造。这些高速、低功耗的收发器非常适合两条总线（A 和 B）之间的异步通信。方向控制引脚（DIR）控制数据流的方向。输出使能引脚（OE（上划线））会覆盖方向控制并禁用两个端口。所有输入均设计有迟滞功能，以提高噪声容限。
FCT3245/A 具有串联限流电阻。这些电阻可实现低接地反弹、最小下冲和可控的输出下降时间，从而减少了对外部串联终端电阻的需求。
商品特性
- 采用 0.5 微米 CMOS 技术
- 每 MIL - STD - 883 方法 3015 的 ESD > 2000V；使用机器模型（C = 200pF，R = 0）时 ESD > 200V
- Vcc = 3.3V ±0.3V，正常范围
- Vcc = 2.7V ~ 3.6V，扩展范围
- CMOS 功率水平（典型静态 0.4μW）
- 轨到轨输出摆幅，以增加噪声容限
- 提供 QSOP 和 TSSOP 封装
