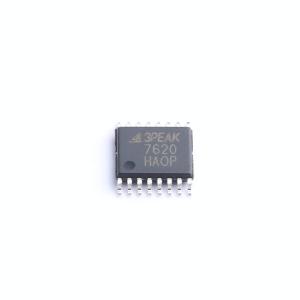

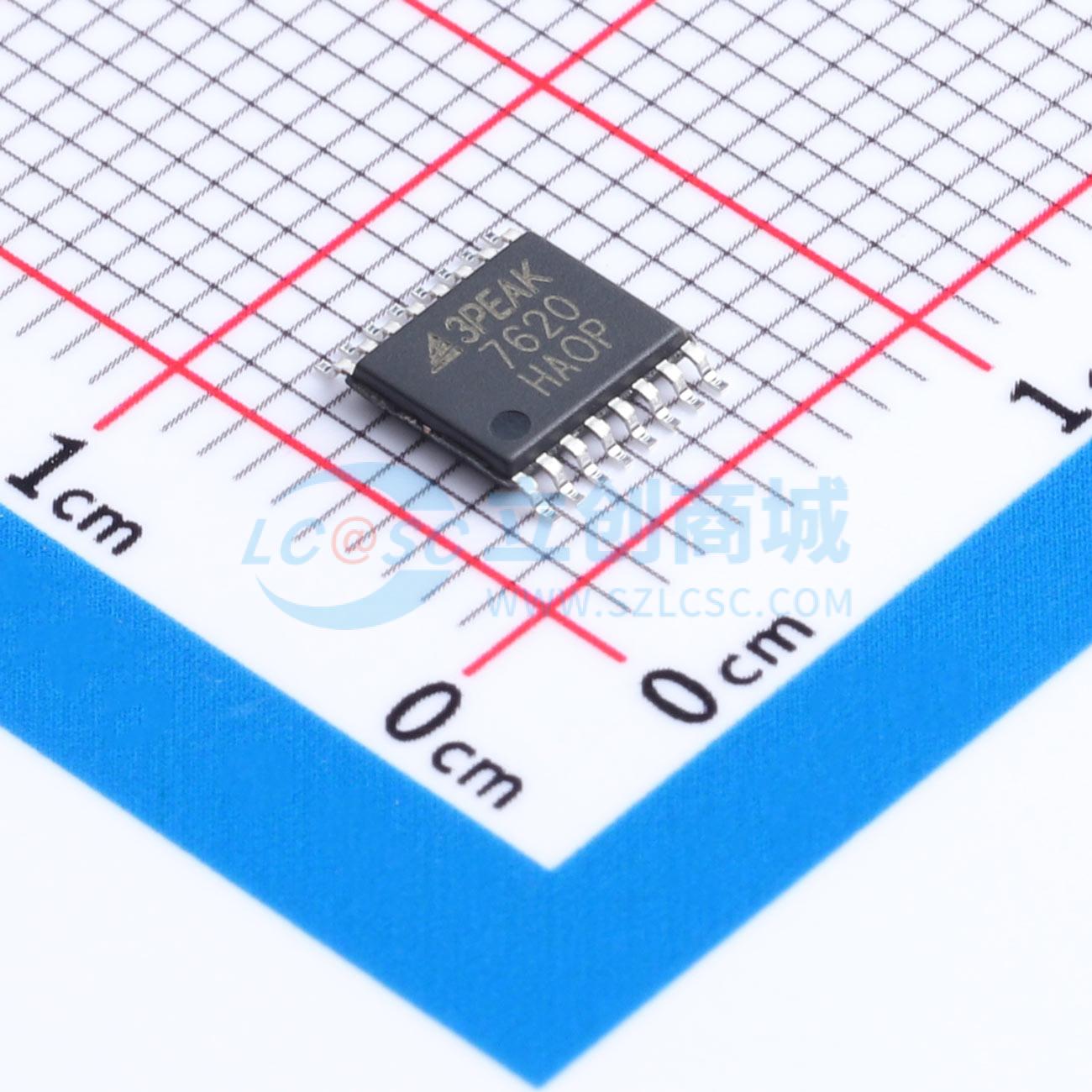

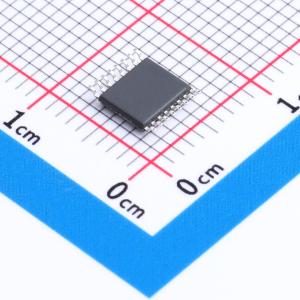

TPB76200-TS3R
48V电池组高端NFET驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成电荷泵的高端NFET驱动器，适用于48-V电池组。通过在电池正极断开充电或放电路径，提高了电池组的安全性。通过连续接地避免高压损坏通信端口。该设备具有预充电或预放电FET控制，可用于对耗尽的电池进行预充电，并在大容量电容负载连接到电池组时减缓浪涌电流。独立的使能输入允许CHG和DSG FET由电池组模拟前端设备或微控制器控制。与TPB76016（17节电池组模拟前端设备）兼容。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPB76200-TS3R
- 商品编号
- C39368490
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 工作电压 | 8V~75V |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 集成电荷泵 | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPB76200器件是一款集成电荷泵的48V电池组高端NFET驱动器。它通过在电池正极终端断开充电或放电路径，提高了电池组的安全性。它通过连续接地避免高压损坏通信端口。该器件具有预充电或预放电FET控制功能。它可以用作预充电FET控制，为电量耗尽的电池充电，并在大容量电容负载连接到电池组时减缓浪涌电流。独立的使能输入允许电池组模拟前端设备或微控制器控制CHG和DSG FET。TPB76200器件与TPB76016兼容，TPB76016是一款17节电池组模拟前端设备。
商品特性
- 支持电池组中用于充电和放电控制的背对背NMOS
- 支持PFET在电池电量耗尽时作为预充电或为输出电容进行预放电以限制电流
- 为CHG FET、DSG FET、PFET和充电泵提供独立的数字控制输入
- 可扩展外部电容以支持多个并联FET
- 集成用于主机测量的电池组分压器开关
- 支持共用或分离的充电和放电路径配置
- 正常模式电流：60 μA；关机模式电流：最大小于9 μA
- TSSOP16封装
应用领域
- 电动自行车
- 电动滑板车
- 电动摩托车
- UPS和储能系统
- 基站电池系统
