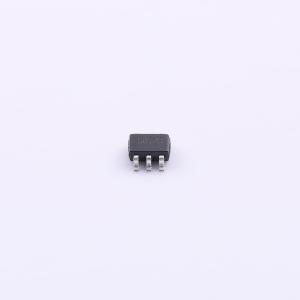

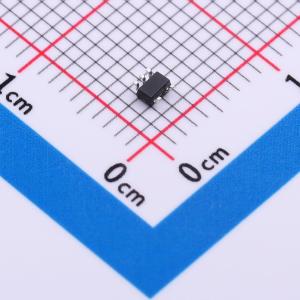

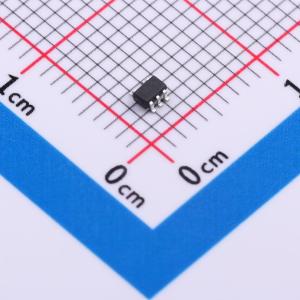

温馨提醒：图片仅供参考，商品以实物为准
TP6001-CR
1-MHz,80-uA,RRIO运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP6001-CR
- 商品编号
- C39364659
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - |
商品概述
TP600x系列是一组CMOS单通道、双通道和四通道运算放大器，具备轨到轨输入输出、低失调、低功耗和稳定的高频响应特性。该系列采用专有设计技术，在仅消耗每放大器80μA静态电流的条件下，实现了优异的交流性能，包括1MHz带宽、0.7V/μs压摆率和低失真。其共模输入电压范围可扩展至超出负电源和正电源100mV，输出可轨到轨摆动。该系列可用作商用运算放大器的直接替代品，以降低功耗、扩展输入/输出范围并提升性能。这些特性的结合使其成为电机控制、便携式音频放大、音频接口及其他消费类音频应用的理想选择。TP600x运算放大器非常稳定，能够驱动诸如LCD中常见的大容性负载。其输入和输出均能实现轨到轨摆幅，使设计者能够在单电源系统中缓冲CMOS DAC、ASIC或其他宽输出摆幅器件。
商品特性
- 电源电压：2.1V 至 6.0V
- 低电源电流：每通道80μA
- 轨到轨输入和输出
- 带宽：1 MHz
- 压摆率：0.7V/μs
- 优异的电磁干扰抑制性能
- 失调电压：±3mV（最大值）
- 失调电压温度漂移：2μV/℃
- 低噪声：在1kHz时为27nV/√Hz
- 高输出驱动能力：100 mA
- 工作温度范围：-40℃ 至 125℃
应用领域
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 烟雾/气体/环境传感器
- 便携式仪器和移动设备
