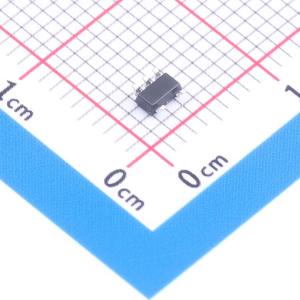

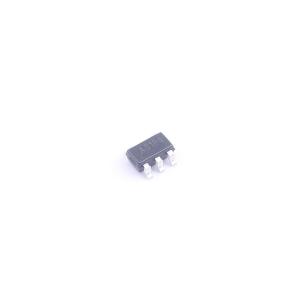

温馨提醒：图片仅供参考，商品以实物为准
TPA5601-S5TR
5V、15MHz GBW、零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA5601-S5TR
- 商品编号
- C39373201
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.5V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 13nV/℃ | |
| 增益带宽积(GBW) | 15MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 7V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 127dB | |
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 30pA | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 115mA | |
| 输入失调电流(Ios) | 30pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
TPA5601和TPA5602器件是单通道和双通道运算放大器。这些器件通过零漂移技术，在工作温度范围内具有极低的失调电压。该器件的失调电压在-40℃至125℃的温度范围内最大为±10μV。TPA5601和TPA5602器件提供轨到轨输入和输出。这些器件具有出色的交流性能，在每放大器仅消耗1.6mA静态电流的情况下，提供15MHz带宽和7V/μs压摆率。这些器件可用于高精度和高速信号调理。
商品特性
- 电源电压：2.5 V 至 5.5 V
- 失调电压：在-40℃至125℃温度范围内最大为±10μV
- 失调电压漂移：0.013 μV/℃
- 轨到轨输入和输出
- 带宽：15 MHz
- 压摆率：7 V/μs
- 低噪声：在1kHz时为10 nV/√Hz
应用领域
- 服务器电源
- 电池电流检测
- 精密信号调理
- 电源系统
- 温度变送器
- 医疗仪器
