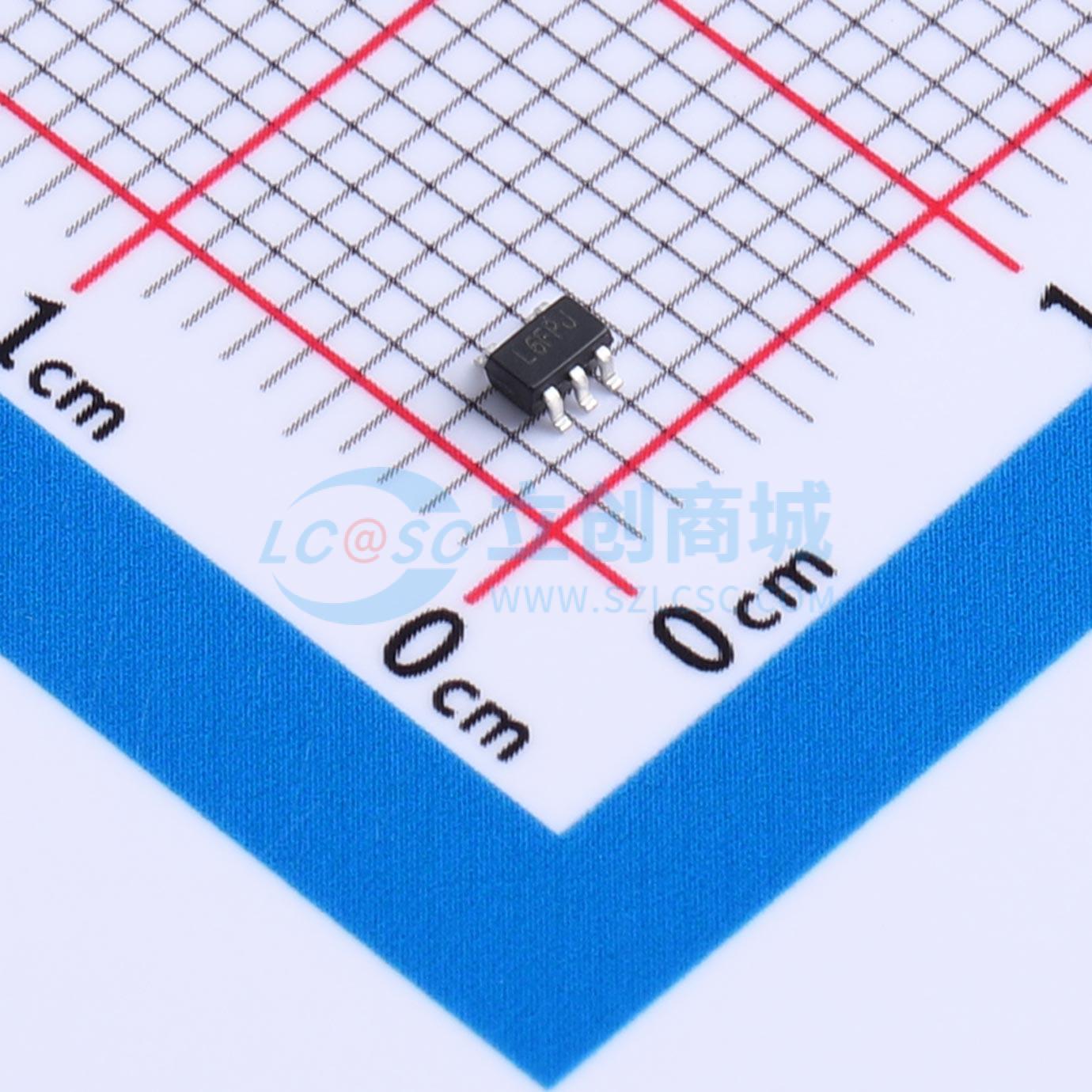

温馨提醒：图片仅供参考，商品以实物为准
TPL730F18-CR
300-mA输出、高PSRR、低压差线性稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL730F18-CR
- 商品编号
- C39370514
- 商品封装
- SOT-353-5
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 200mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 49uA | |
| 噪声 | 130uVrms | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL730系列是一款高性能、低压差线性稳压器。该系列支持最大300毫安输出电流，具有低静态电流和高电源抑制比。TPL730系列产品在使用2.2微法至10微法的陶瓷输出电容时保持稳定。该系列产品在1千赫兹频率下具有60分贝的高电源抑制比，这一特性使其非常适合对电源噪声敏感且前级电源噪声较大的应用。低至49微安的静态电流和仅20纳安的关断电流，使得TPL730系列成为电池供电便携设备的理想选择。折返式电流限制和热过载保护电路提高了重负载条件下的可靠性。TPL730系列提供多种输出电压版本选项，包括固定电压版本和可调电压版本，在工作条件下输出电压精度为±2%。该系列产品的工作结温范围保证为-40°C至+125°C。
商品特性
- 输入电压范围：2.4 V 至 5.5 V
- 输出电压选项：固定电压：1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3 V、3.3 V；可调电压：0.8 V 至 5 V
- 高输出精度：典型室温条件下为±1%；整个工作条件下为±2%
- 最大输出电流：300 mA
- 低压差电压：300 mA 时为 200 mV
- 低静态电流和关断电流
- 折返式电流限制和热保护
- 使用 2.2-μF 陶瓷电容保持稳定
- 启动期间具有浪涌输入电流限制
- 热关断保护
- 结温范围：−40°C 至 +125°C
- 封装选项：SOT23-5、SOT353-5 (SC70-5)、DFN1×1-4
应用领域
- 电池供电手持设备
- 销售点系统
- 视频监控
- 无线及物联网模块
