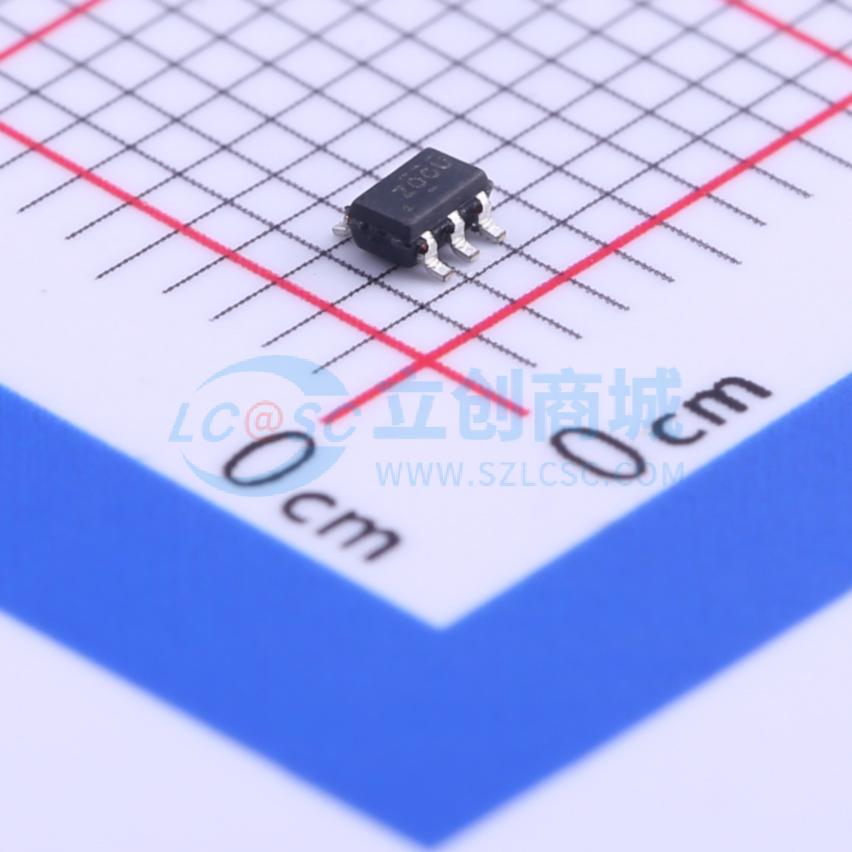

NC7SZ00P5X

描述: NC7SZ00 是一款两输入 NAND 单门极，属于安森美半导体的 TinyLogic 超高速系列。该器件使用先进的 CMOS 技术制造，可实现超高速和高输出驱动，同时可在非常宽的 VCC 运行范围内保持低静态功耗。该器件规定运行范围为 1.65 至 5.5V VCC。当 VCC 为 0V 时，输入和输出为高阻抗。输入耐压达 6V，而无论 VCC 运行电压如何。
品牌名称: onsemi(安森美)
商品型号: NC7SZ00P5X
商品编号: C40110
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

逻辑类型：与非门
电路数：1
输入数：2
电压 - 电源：1.65 V ~ 5.5 V
电流 - 静态（最大值）：2μA
电流 - 输出高，低：32mA，32mA
不同 V，最大 CL 时的最大传播延迟：4.3ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：SC-70-5
封装/外壳：5-TSSOP，SC-70-5，SOT-353

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(3000个/圆盘，最小起订量 12475 个)

个

起订量：12475 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	通道数	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	2uA
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA

	属性	参数值
	输出高电平(VOH)	1.55V~1.65V；3.8V~4.2V
	输出低电平(VOL)	550mV；100mV
	系列	7SZ系列
	传播延迟(tpd)	2.4ns@5V,50pF
	工作温度	-40℃~+85℃
	输入通道数	2
