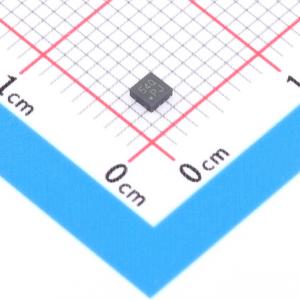

温馨提醒：图片仅供参考，商品以实物为准
TPM27524Q-DF4R-S
TPM27524Q-DF4R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM27524Q-DF4R-S
- 商品编号
- C39365531
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
参数完善中
商品概述
TPM27524Q系列是用于MOSFET、IGBT和GaN功率开关的双通道低侧栅极驱动器。 5A的高源电流和灌电流能力可通过最小化转换时间和开关损耗来提高开关效率。该器件支持最高25V的电源电压和 - 5V直流输入电压能力，这提高了系统的鲁棒性，特别是在嘈杂的工业应用中。超低传播延迟和两个通道之间的出色匹配是为对时序要求严格的应用而设计的。 TPM27524Q系列由一组具有不同极性的栅极驱动器组成，允许客户根据应用需求进行选择。广泛的封装类型支持SOP - 8和EMSOP - 8。额外的超小型DFN2X2 - 8封装有助于在电源应用中设计超紧凑型同步整流器。
商品特性
- 行业标准引脚输出
- 符合汽车AEC - Q100 1级标准
- 4.5V至23V单电源范围
- 双独立通道
- 5A峰值源电流和灌电流驱动能力
- 每个输出具有独立使能功能
- TTL和CMOS兼容阈值
- 在VDD - UVLO或输入浮空时输出保持低电平
- 低传播延迟（典型值14ns）
- 快速上升和下降时间（典型值分别为7ns和6ns）
- 两通道之间典型延迟匹配小于1ns
- 两个输出可并联使用以获得更高驱动电流
- ESD保护超过JESD 22标准 - 6kV HBM、1.5kV CDM
- 提供SOP8、EMSOP8和DFN2X2 - 8封装
应用领域
- 开关模式电源
- DC - DC转换器
- 电机控制、太阳能逆变器
- 栅极和IGBT驱动
