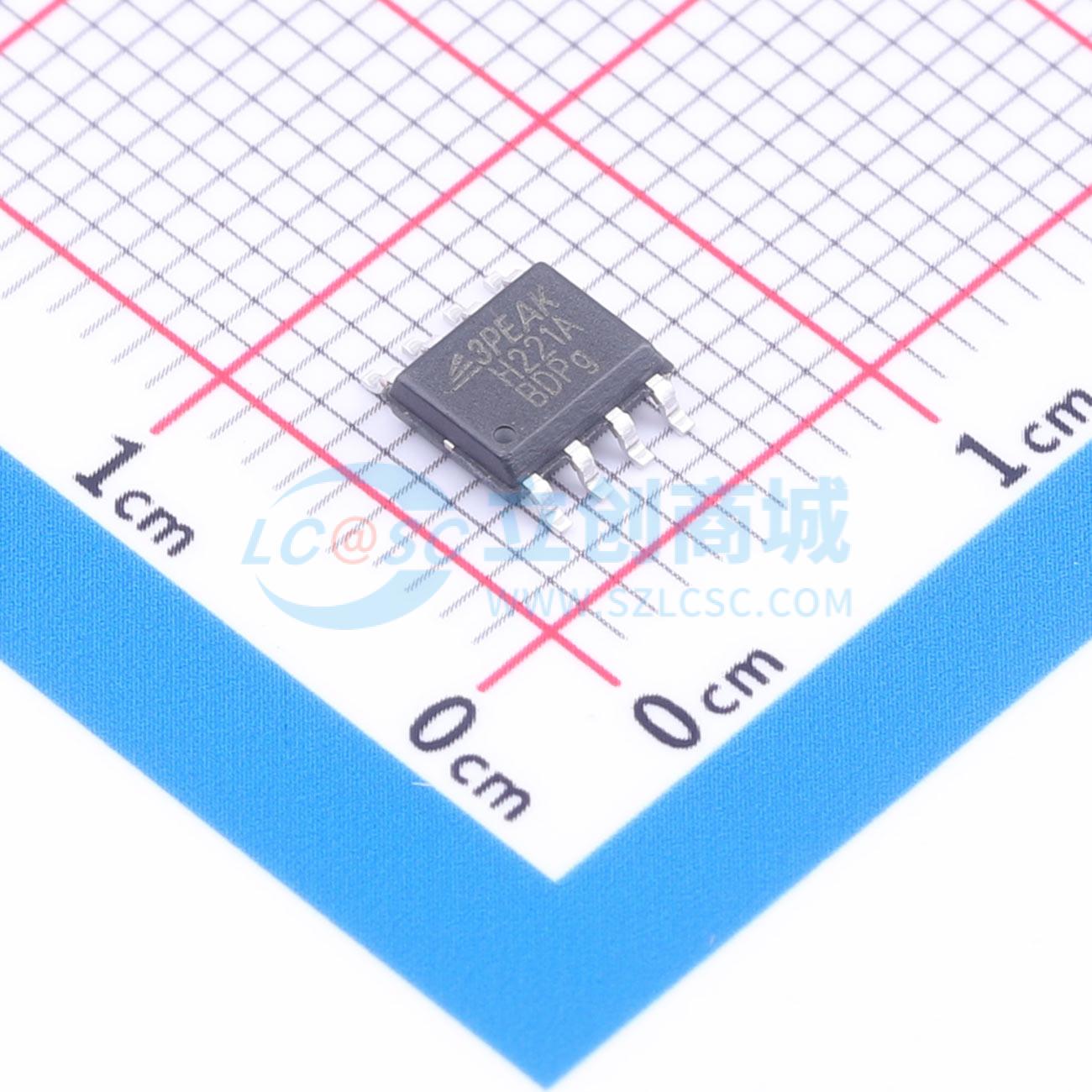

温馨提醒：图片仅供参考，商品以实物为准
TPT9H221A-SO1R-S
多点LVDS线路驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT9H221A-SO1R-S
- 商品编号
- C39237949
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 边沿速率控制；故障安全 |
商品概述
TPT9H221A是一款3.3V多点低压差分（M-LVDS）线路驱动器和接收器，可在高达200 Mbps的信号速率下运行。驱动器输出和接收器输入可防止±8 kV ESD冲击，且不会发生闩锁。驱动器输出设计用于支持低至30 Ω负载的多点总线，并采用受控转换时间，以允许主干传输线有分支。
TPT9H221A是一款2型接收器，可在-1V至3.4V的共模电压范围内，通过50mV的差分输入检测总线状态。2型接收器包含一个偏移阈值，可在开路故障保护、空闲总线故障保护情况下提供已知输出状态。该器件的工作温度范围为-40°C至85°C。该器件采用8引脚SOP封装，为半双工模式。
商品特性
- 超过多点数据交换的M-LVDS标准TIA/EIA - 899
- 低电压差分30Ω至55Ω线路驱动器和接收器，信号速率高达200 Mbps
- 2型接收器提供80mV偏移阈值，用于检测开路和空闲总线
- -1V至3.4V共模电压范围
- 允许在2V接地噪声下进行数据传输
- 禁用或VCC ≤ 1.5V时，总线引脚为高阻抗
- 总线引脚保护：±8 kV HBM模型
- 工作温度范围为40°C至85°C
应用领域
- 背板多点数据/时钟传输
- 蜂窝基站
- 网络交换机和路由器
- 工业控制
- 通信基础设施
