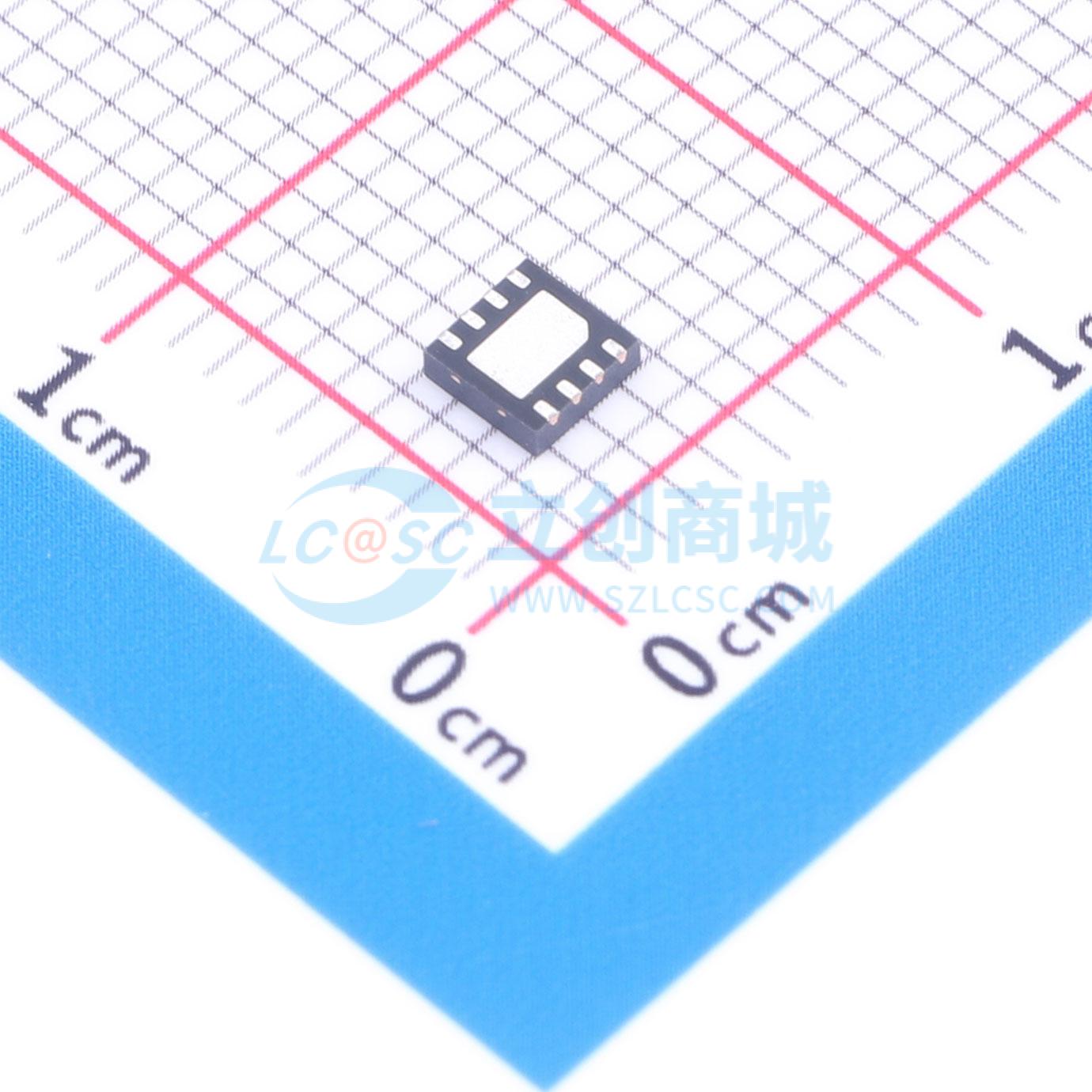

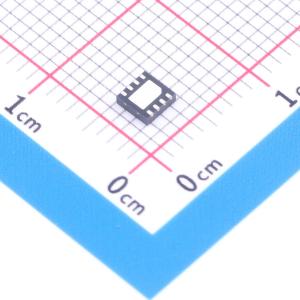

温馨提醒：图片仅供参考，商品以实物为准
TPL910ADJQ-DF6R-S
800mV~5V 1A 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL910ADJQ-DF6R-S
- 商品编号
- C39235920
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 78dB@(1kHz) | |
| 压差 | 150mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 130uA | |
| 噪声 | 4.9uVrms | |
| 功能特性 | 使能控制；可调软启动；过流保护；短路保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL910Q 系列是一款 1-A 高电流、4.9-μVRMS 低噪声、78-dB 高电源抑制比线性稳压器，在 1-A 负载电流下具有 500-mV 最大超低压差电压。TPL910Q 支持通过外部电阻分压器在 0.8 V 至 5 V 范围内调节输出电压。超低噪声、高电源抑制比和高输出电流能力使其成为噪声敏感应用的理想电源，例如高速通信设施和高清成像设备。凭借精确的输出电压容差、出色的瞬态响应和可调软启动控制，TPL910Q 是大型处理器或数字负载（例如汽车电子控制单元）的优化电源。TPL910Q 提供 DFN3X3-8 封装，保证工作环境温度范围为 –40°C 至 +125°C。
商品特性
- 符合汽车应用认证：AEC-Q100 Grade 1，环境温度 TA：-40°C 至 +125°C；结温 TJ：-40°C 至 +150°C
- 输入电压范围：2.2 V 至 5.5 V
- 输出电压选项：可调输出电压：0.8 V 至 5 V
- 在电源电压调整率、负载调整率和整个工作温度范围内具有 ±2% 的精度
- 1-A 最大输出电流
- 低压差电压：在 1 A 时最大为 500 mV
- 高电源抑制比：在 1 kHz 时为 78 dB；在 100 kHz 时为 51 dB
- 4.9-μVRMS 输出电压噪声
- 出色的瞬态响应，使用 4.7-μF 或更大的陶瓷输出电容器可保持稳定
- 保护功能：过流保护；过温保护
- 封装选项：DFN3X3-8
应用领域
- 汽车射频电源
- 汽车远程信息处理电源
- 汽车电子控制单元电源
