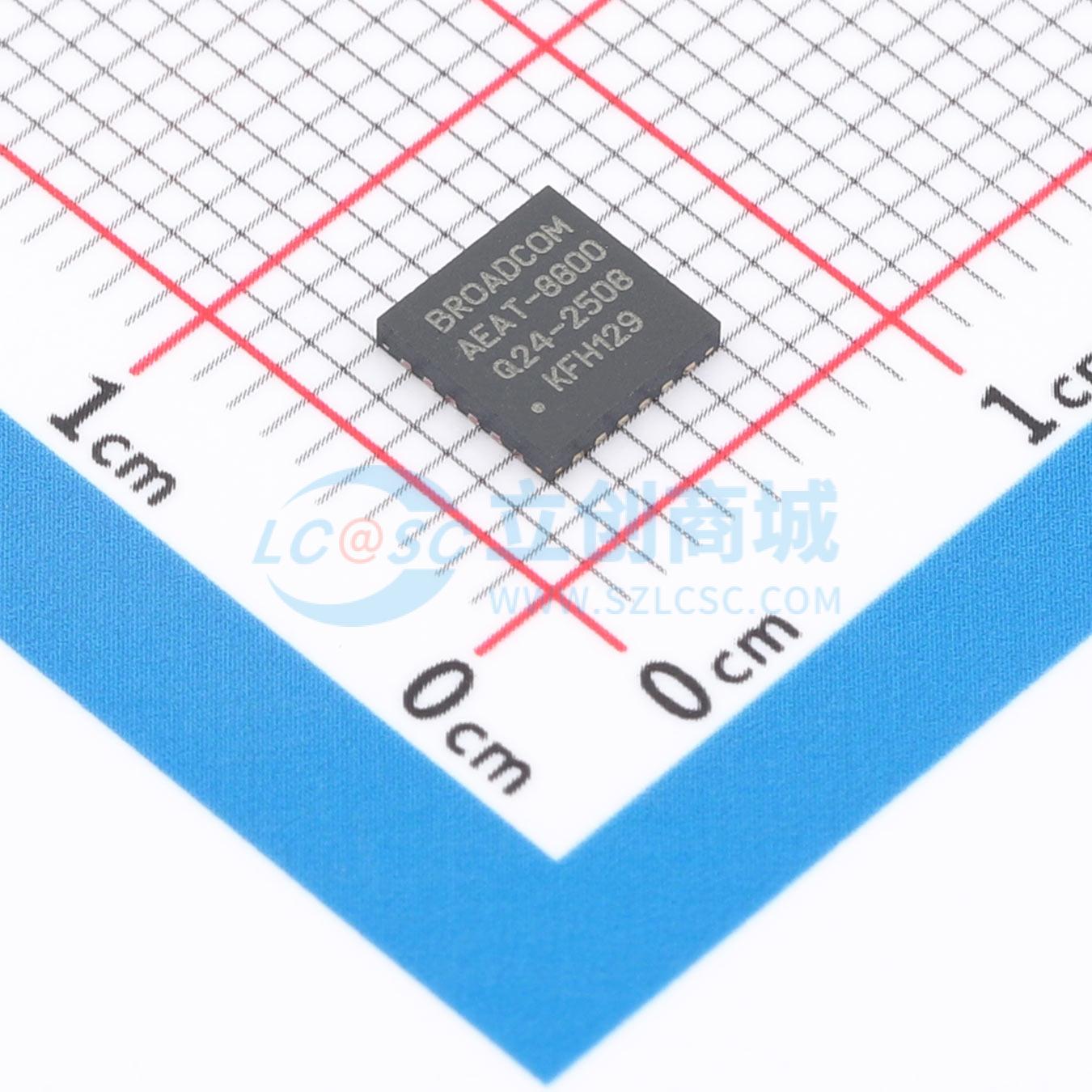

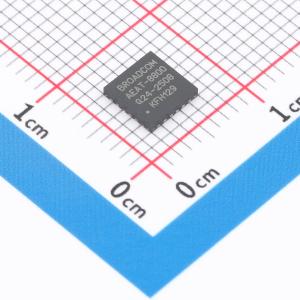

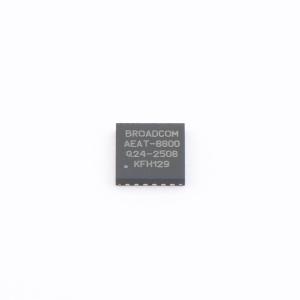

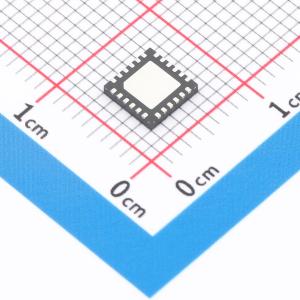

AEAT-8800-Q24TR
10至16位可编程角度磁编码器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种角度磁旋转传感器，可在 360 度的完整旋转范围内提供精确的角度测量。是一个精密的系统，在单个设备中使用集成霍尔传感器元件以及复杂的模拟和数字信号处理。一个简单的两极磁铁通过垂直旋转产生必要的磁场，该磁铁与设备中心对齐放置。是一种多功能解决方案，其强大的架构能够支持广泛的应用，可测量并提供绝对和增量信号
- 品牌名称
- Broadcom(博通)
- 商品型号
- AEAT-8800-Q24TR
- 商品编号
- C39177850
- 商品封装
- QFN-24(5x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | SSI；PWM | |
| 工作电压 | 3V~3.6V；4.5V~5.5V | |
| 分辨率 | 16bit | |
| 转速 | - | |
| 最小磁场 | 45mT |
| 属性 | 参数值 | |
|---|---|---|
| ABZ脉冲数 | 4096 | |
| UVW对极数 | 8 | |
| 工作电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 增量编码器输出；可编程迟滞；磁场过高/过低警告 |
商品概述
Broadcom AEAT-8800-Q24是一款角度磁性旋转传感器，可在完整的360度旋转范围内提供精确的角度测量。它是一个精密的系统，在单个器件内集成了霍尔传感器元件以及复杂的模拟和数字信号处理。一个简单的双极磁铁通过垂直于器件中心对齐放置并旋转，产生必要的磁场。该器件是一个多功能解决方案，凭借其稳健的架构能够支持广泛的应用，以测量并提供和增量信号。角度测量可即时指示磁铁的角位置，具有可一次性编程选择的分辨率：10位、12位、14位或16位。选定后，其位置数据以数字形式表示，可通过标准的三线SSI通信协议进行读取。用户也可选择接收其PWM编码输出信号形式的角度位置。增量位置通过ABI和UVW信号指示，ABI信号具有用户可配置的每转计数：32、64、128、256、512、1024、2048和4096，UVW换相信号具有1至8对极。内部电压调节器允许AEAT-8800-Q24在3.3V或5V电源下工作。
商品特性
- 5V或3.3V工作电压
- 用于输出的三线SSI接口
- 可选择的10位、12位、14位或16位分辨率
- 增量ABI和UVW引脚输出
- PWM输出模式
- 用户可编程零位、方向和索引脉冲宽度
- 可选的零延迟模式选项，可将延迟降至接近0
- 可编程迟滞
- 简易对齐和校准模式
- 紧凑的QFN-24引脚封装
- 符合RoHS标准
应用领域
- 无刷直流电机和步进电机
- 旋转变压器和电位器替代
- 工业自动化和机器人
- 工业缝纫机和纺织设备
