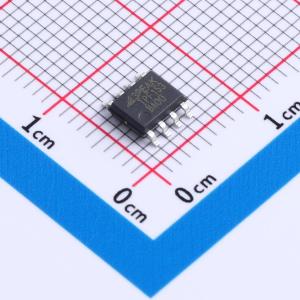

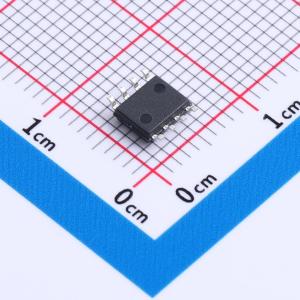

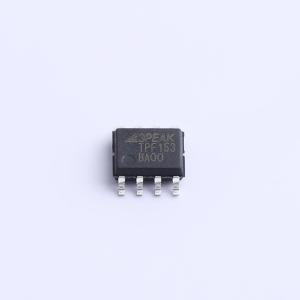

TPF153-SR
低功耗3通道6dB增益高清视频缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗；单电源（3.3V/5.5V），三通道视频缓冲器，具有6dB增益和220MHz 3dB带宽，适用于Y'Pb'Pr'、R'G'B'、VGA/SVGA/XGA。 能以非常低的功耗支持高清视频；其高动态范围可满足最具挑战性的高清系统要求。 输入可配置为交流或直流耦合输入。84-mV输出电平偏移允许在0-V输入时输出具有完整的同步动态范围
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF153-SR
- 商品编号
- C39179399
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 3 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 220MHz | |
| 压摆率(SR) | 1000V/us | |
| 微分增益 | 0.4% |
| 属性 | 参数值 | |
|---|---|---|
| 微分相位 | 0.3deg | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~5.5V | |
| 静态电流(Iq) | 33mA | |
| 功能特性 | 直流钳位/直流恢复；输入缓冲器 | |
| 输出电流 | 65mA |
商品概述
TPF153是一款低功耗、单电源供电的三通道视频缓冲器，具有6dB增益和220MHz 3dB带宽，适用于Y'Pb'Pr'、R'G'B'、VGA/SVGA/XGA格式的视频信号。它能够完美支持高清视频应用，功耗极低，其高动态范围可满足最具挑战性的高清系统要求。该器件具有灵活的输入配置，支持交流或直流耦合输入。其84mV的输出电平偏移允许在输入为0V时，输出端仍具有完整的同步动态范围。交流耦合模式包含针对Y'和G'B'R'信号的透明同步头箝位选项。通过添加外部电阻至VS+，可轻松实现C'/P'B/P'R通道的交流耦合偏置。TPF153的轨到轨输出级配合6dB增益，支持交流和直流线路驱动。其驱动两条线路或75Ω负载的能力，使其作为视频线路驱动器具有最大的灵活性。在3.3V电源下，总静态电流仅为34.5mA，使其成为对功耗敏感的视频应用的理想选择。TPF153采用SOIC-8封装，工作温度范围为-40°C至+85°C。
商品特性
- 支持3路高清电视视频滤波，兼容Y'Pb'Pr'、R'G'B'或VGA/SVGA/XGA格式
- 超宽带宽：220MHz
- 超低传播延迟：1.8ns（100KHz-60MHz）
- 压摆率：1,000V/μs
- 极低的静态电流：11 mA/通道（3.3V供电，典型值）
- 6dB增益（2V/V），轨到轨输出
- 支持交流或直流耦合输出，可驱动双视频负载（75Ω）
- 宽电源电压范围：+3.0V至+5.5V单电源
- 强大的ESD保护：具备8kV HBM和2kV CDM ESD等级
- 绿色产品，SOIC-8封装
应用领域
- 机顶盒和视频点播视频缓冲
- 个人视频录像机、DVD播放机视频缓冲
- 便携式或USB供电视频设备的视频缓冲
- 高清电视
- 投影仪视频信号放大
