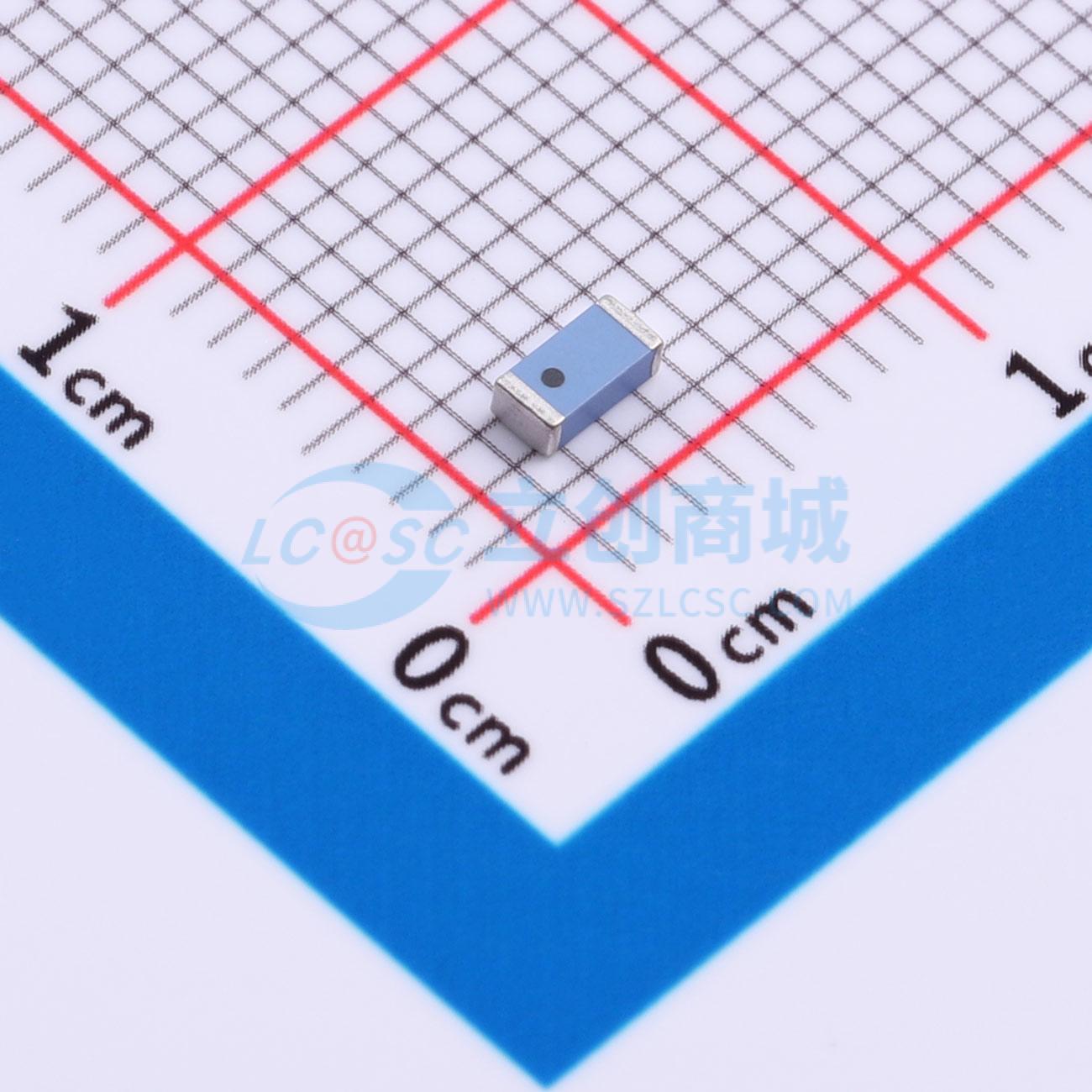

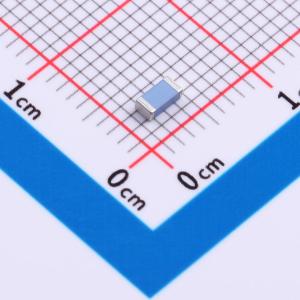

温馨提醒：图片仅供参考，商品以实物为准
RFANT3216110E09G2C
多层陶瓷天线，适用于GNSS应用，表面贴装，尺寸小，温湿度变化稳定性高
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Walsin(华新科)
- 商品型号
- RFANT3216110E09G2C
- 商品编号
- C39180303
- 商品封装
- SMD,3.2x1.6mm
- 包装方式
- 袋装
- 商品毛重
- 0.0476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 1.561GHz；1.5754GHz；1.6026GHz | |
| 带宽 | 2MHz；4MHz；8MHz | |
| 增益 | 1.6dBi；1.7dBi；1.5dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | 3 | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 1.1mm |
商品特性
- 尺寸为3.2×1.6×1.1mm³的表面贴装器件，符合未来小型化趋势。
- 在温度/湿度变化时具有高稳定性。
- 在PCB边缘中间位置放置时性能出色，通过现场测试应用可观察到优异的峰值/平均增益。
应用领域
- L1 GNSS接收器
- 北斗、GPS、伽利略、格洛纳斯
- 物联网、机器对机器通信
- 资产跟踪
- 普罗塔尔卫星接收器
