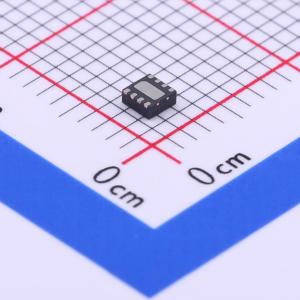

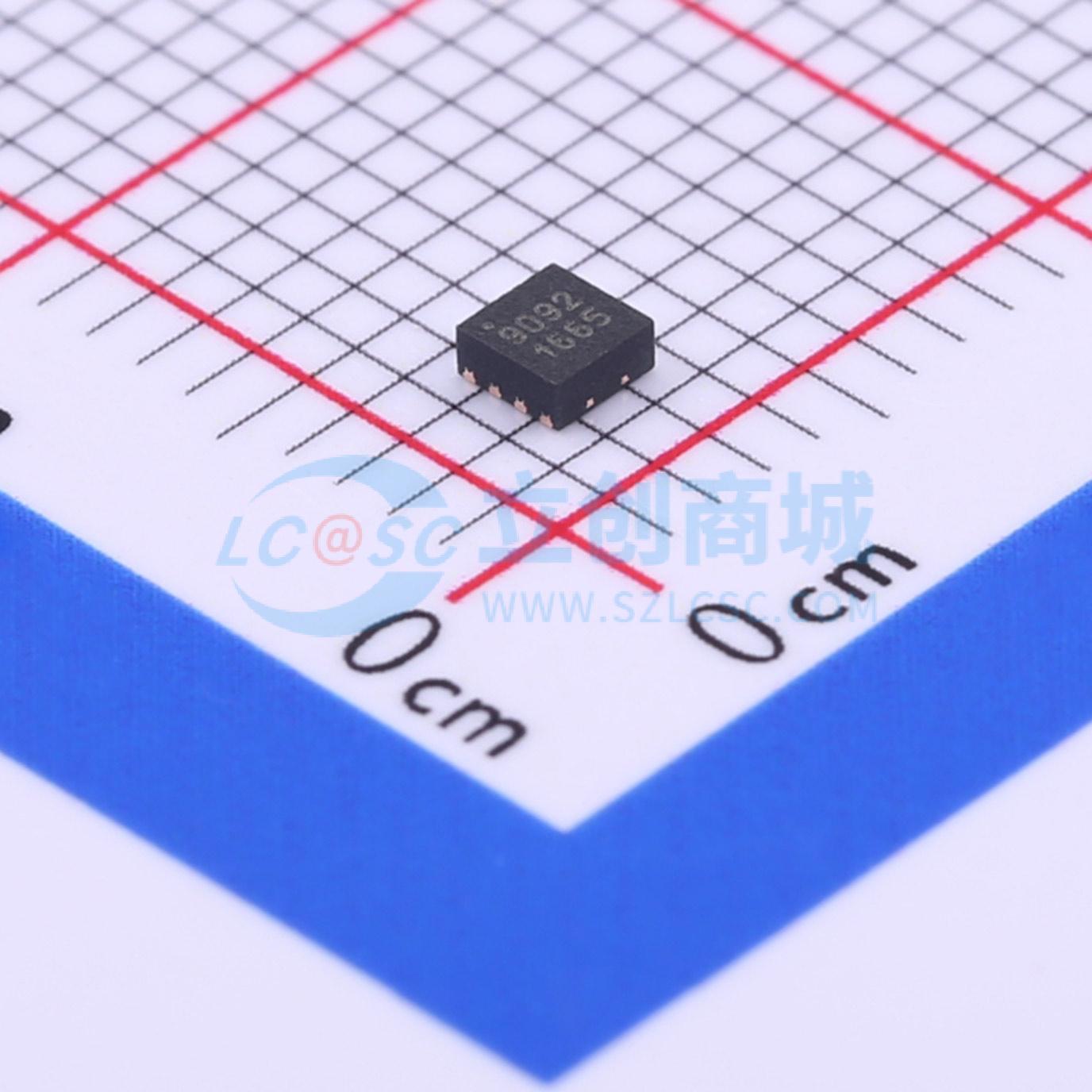

TQL9092

TQL9092是一款增益平坦、高线性度、超低噪声放大器，采用2 x 2 mm小型表面贴装封装。该低噪声放大器（LNA）在1.5至3.6 GHz的宽频带内，增益平坦度为2 dB（峰峰值）。在2.6 GHz时，该放大器通常可提供22.6 dB的增益、在65 mA偏置设置下+39.5 dBm的三阶输出截点（OIP3）以及0.6 dB的噪声系数。该LNA可由3.3至5伏的单路正电源偏置。该器件采用符合绿色环保/有害物质限制指令（RoHS）的行业标准2 x 2 mm封装。 TQL9092采用高性能E-pHEMT工艺进行内部匹配，在单路正电源供电下工作仅需五个外部元件：一个外部射频扼流圈、隔直/旁路电容以及一个连接到引脚1的偏置电阻。这款LNA集成了关断偏置功能，可用于时分双工（TDD）应用。 TQL9092针对1.5至4.2 GHz频段的线性性能进行了优化，但可在低至600 MHz的频率下工作。

• 工作带宽为0.6 - 4.2 GHz
• 超低噪声系数，在2.6 GHz时噪声系数为0.6 dB
• 在1.5至3.8 GHz范围内增益大于20 dB
• 在1.5至3.6 GHz范围内增益变化平坦，为2 dB
• 偏置可调，可优化线性度
• 在漏极电流（IDD）为65 mA时，三阶输出截点（OIP3）为37 dBm
• 具备带1.8V TTL逻辑的关断模式引脚
• 无条件稳定
• 集成关断控制引脚
• 在高输入功率驱动下保持关断状态
• 电源电压范围为+3V至+5V；无需负栅极偏置电压（-Vgg）

• 中继器/分布式天线系统（DAS）
• 移动基础设施长期演进（LTE）/宽带码分多址（WCDMA）/码分多址（CDMA）/全球移动通信系统（GSM）
• 通用无线通信
• 时分双工（TDD）或频分双工（FDD）系统
