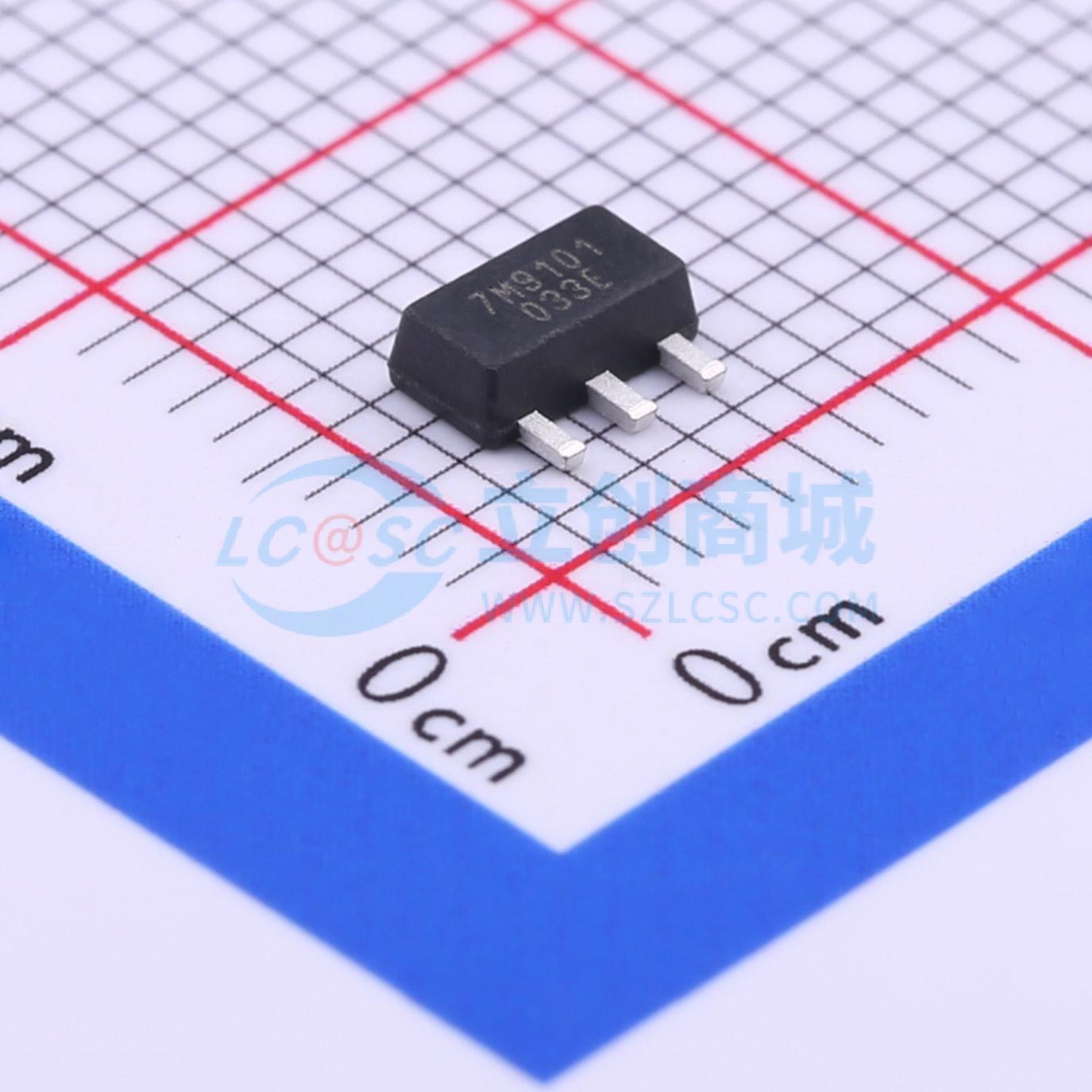

温馨提醒：图片仅供参考，商品以实物为准
TQP7M9101
高线性度驱动放大器 停产
- 描述
- TQP7M9101是一款高线性度驱动放大器，采用标准的SOT-89表面贴装封装。这款InGaP/GaAs HBT在广泛的频率范围内提供高性能，具有+40 dBm OIP3和+25 dBm P1dB，同时仅消耗87 mA静态电流。所有设备都经过100%的RF和DC测试。
- 品牌名称
- Qorvo
- 商品型号
- TQP7M9101
- 商品编号
- C415713
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 400MHz~5GHz | |
| 增益 | 17.5dB | |
| 噪声系数 | 3.9dB | |
| 工作电压 | 5V | |
| 工作电流 | 87mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 25dBm | |
| 工作温度 | -40℃~+105℃ | |
| 输入回波损耗 | 15dB | |
| 输出回波损耗 | 13.5dB | |
| IP3 | 39.5dBm |
商品概述
TQP7M9101是一款采用标准SOT - 89表面贴装封装的高线性驱动放大器。这款InGaP/GaAs HBT在很宽的频率范围内都能实现高性能，其OIP3为+40 dBm，P1dB为+25 dBm，而静态电流仅为87 mA。所有器件均经过100%的射频和直流测试。 TQP7M9101集成了片上特性，使其有别于市场上的其他产品。射频输出内部匹配至50欧姆。在特定频段实现最佳性能仅需进行输入匹配，这使得设计工程师能够轻松地将该组件应用于他们的系统中。该放大器集成了片上直流过压和射频过驱动保护功能。这可保护放大器免受系统中可能出现的直流电压浪涌和高射频输入功率的影响。片上ESD保护使该放大器具有非常出色的1C类HBM ESD等级。 TQP7M9101旨在用作无线基础设施中的驱动放大器，适用于需要高线性度、中等功率和高效率的场景。该器件是当前和下一代多载波3G/4G基站收发信机线卡的理想选择。
商品特性
- 400 – 5000 MHz
- +25 dBm P1dB，+39.5 dBm输出IP3
- 在2140 MHz时增益为17.5 dB
- +5 V单电源，电流87 mA
- 无需输出匹配
- 内部射频过驱动保护
- 内部直流过压保护
- 片上ESD保护
- SOT - 89封装
应用领域
- 中继器
- 移动基础设施
- CDMA / WCDMA / LTE
- 通用无线通信
