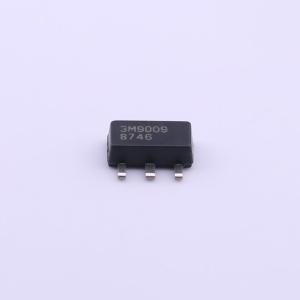

TQP3M9009

高线性度LNA增益块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TQP3M9009是一款高线性度的增益块放大器，采用低成本表面贴装封装。在1.9 GHz时，提供21.8 dB增益，+39.5 dBm OIP3，1.3 dB噪声系数，仅需125 mA电流。该器件采用无铅/环保/RoHS合规的行业标准SOT-89封装。
品牌名称: Qorvo
商品型号: TQP3M9009
商品编号: C415710
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

TQP3M9009是一款低成本表面贴装封装的可级联高线性增益块放大器。在1.9 GHz时，该放大器提供21.8 dB的增益，+39.5 dBm的OIP3，以及1.3 dB的噪声系数，同时仅消耗125 mA电流。该器件采用无铅/环保/符合RoHS标准的工业标准SOT-89封装，并使用NiPdAu镀层以消除锡须的可能性。

TQP3M9009具有在宽频率范围内保持高增益的同时提供非常低噪声的优点。这使得该器件既可用于高性能系统的接收链路也可用于发射链路。放大器内部采用了高性能EpHEMT工艺进行匹配，只需外接一个RF扼流圈和阻隔/旁路电容即可从单个+5 V电源工作。内部有源偏置电路还允许在偏置和温度变化下稳定运行。

TQP3M9009覆盖0.05-4 GHz的频率范围，适用于无线基础设施或其他需要高线性和/或低噪声系数的应用。

应用领域

信号放大器
移动基础设施 LTE / WCDMA / EDGE / CDMA
通用无线设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	50MHz~4GHz
	增益	21.8dB
	噪声系数	1.3dB
	工作电压	3V~5.25V
	工作电流	125mA

	属性	参数值
	P1dB	22dBm
	工作温度	-40℃~+105℃
	输入回波损耗	13dB
	输出回波损耗	14dB
	IP3	39.5dBm
