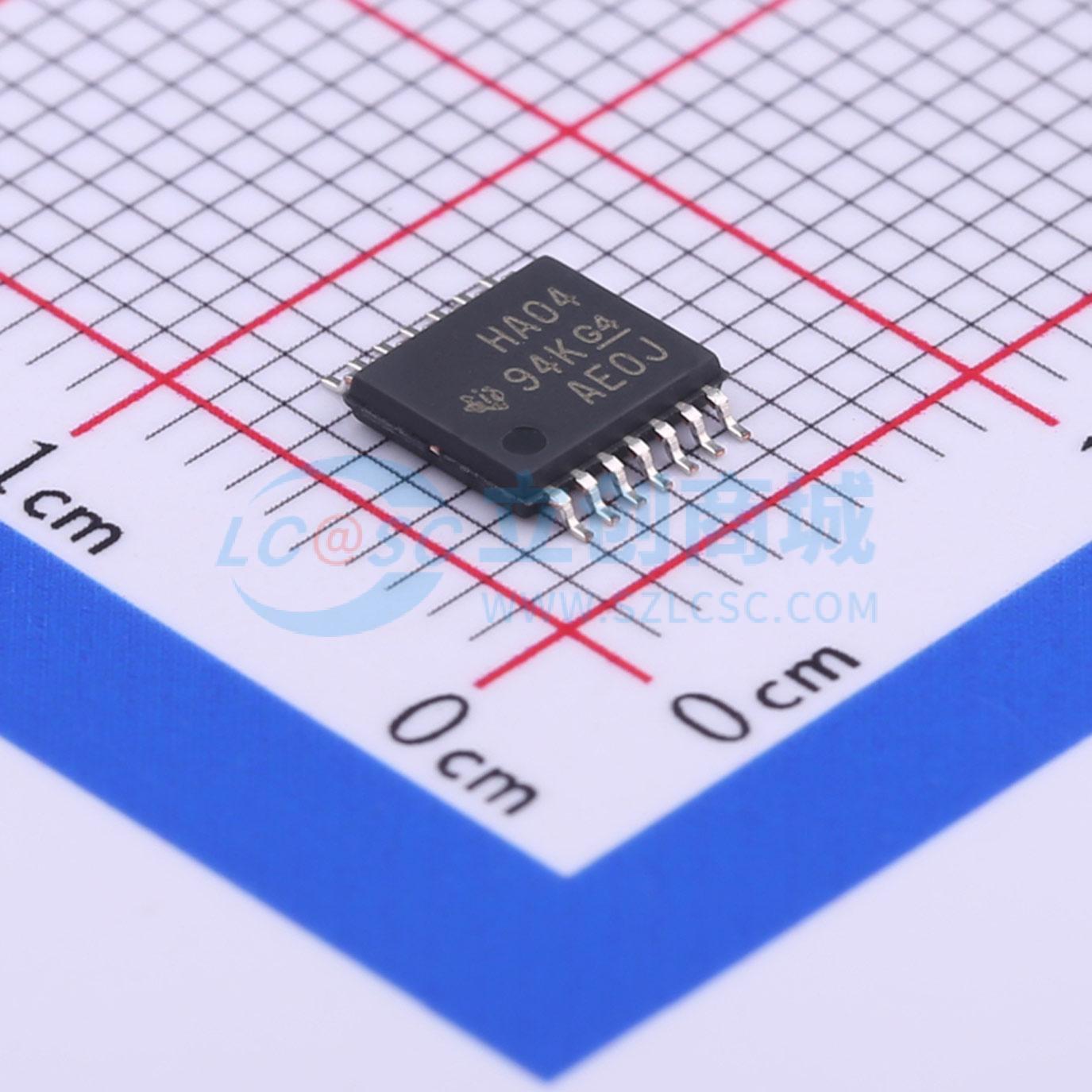

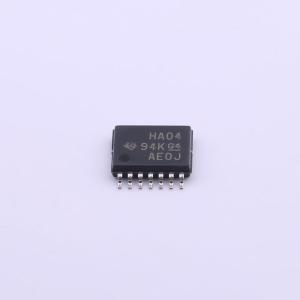

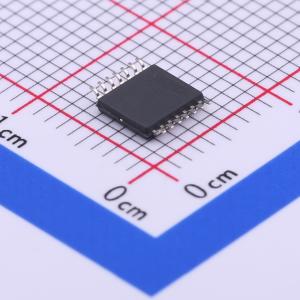

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC04PWR
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC04 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC04PWR
- 商品编号
- C415550
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 4.4V；2.9V；1.9V | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
型号为SN74AHC04、SN54AHC04的六反相器器件，包含六个独立反相器，可实现布尔运算Y = 非A，提供多种封装类型，部分引脚无内部连接。
商品特性
- 工作电压范围为2V~5.5V
- 锁存性能超过250mA，符合JESD 17标准
- 静电放电防护符合JESD 22标准，人体模型等级可达2000V，机器模型等级可达200V，充电器件模型等级可达1000V
- 所有未使用输入必须接VCC或GND，才可保证器件正常工作
- 最高工作温度可达125℃
- 噪声特性测试条件为VCC = 5V，CL = 50pF，环境温度25℃
- 工作特性测试条件为VCC = 5V，环境温度25℃
- 开关特性测试分为两类，分别对应VCC = 3.3V ± 0.3V、VCC = 5V ± 0.5V，测试均在推荐工作自由空气温度范围内进行
- 参数测量相关要求：负载电容包含探针和夹具电容；输入脉冲发生器特性为PRR ≤ 1MHz，输出阻抗50Ω，上升时间 ≤ 3ns，下降时间 ≤ 3ns；一次仅测量一个输出，每次测量仅产生一次输入跳变；所有参数和波形并不适用于所有器件
- 符合欧盟RoHS相关要求，部分产品符合低卤素要求
