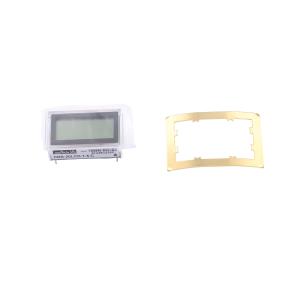

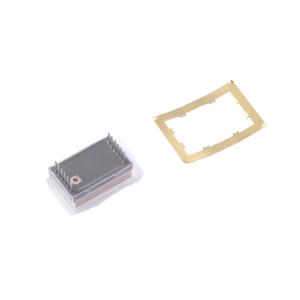

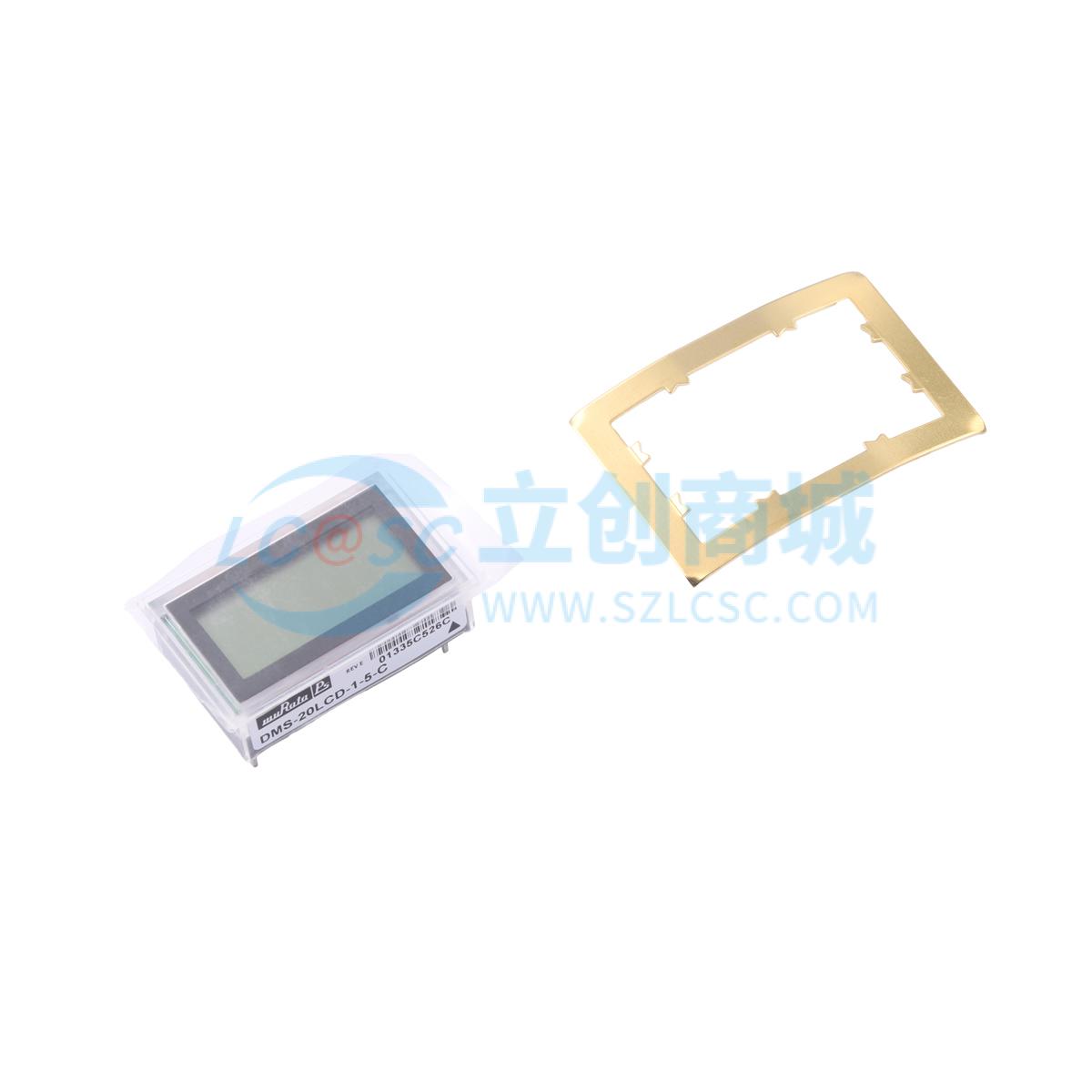

DMS-20LCD-1-5-C

DMS - 20LCD系列3½位LCD显示数字电压表，集低价、低功耗、小尺寸和高性能于一体。采用小型（1.38英寸×0.88英寸×0.43英寸）12引脚DIP封装，环氧树脂灌封，完全独立且功能完备，具备耐用性、长期可靠性和类似组件的易用性。该电压表集成了精密基准和工厂校准的自动调零A/D转换器，精度极高（±1计数），尺寸仅略大于其0.37英寸/9.4毫米的高对比度LCD显示屏。所有型号都内置边框，可轻松安装在面板或印刷电路板上，有背光和非背光版本可供选择。DMS - 20LCD电压表有4个差分输入电压范围（±200mV、±2V、±20V和±200V），输入结构用户友好。输入阻抗最小为800kΩ，共模抑制比（CMRR）在共模电压为±2V时典型值为86dB，同相输入具有过压保护，可达±100V（±200V输入型号为±250V）。所有DMS - 20LCD电压表可由单+5V电源（耗电400µA）或单+9V电源/电池（耗电230µA）供电。所有型号都有低电量指示灯，具备自动极性转换和超量程指示功能。此外，还有一款应用/评估板（DMS - EB2），可直接插在任何DMS - 20LCD的背面，用于常见应用的直接输入，如4 - 20mA输入、零位/增益调整、小数点位置设置和输入电压分压。

• 成本最低
• 功耗最低，2mW
• 超小型尺寸：1.38英寸×0.88英寸×0.43英寸（35mm×22mm×11mm）
• 大尺寸（0.37英寸/9.4mm）、高对比度LCD显示屏
• 环氧树脂灌封，12引脚DIP封装，可安装在面板或印刷电路板上
• 4个差分输入电压范围
• 高精度，±1计数（±0.05%）
• 单+5V电源或9V电池供电
• 低电量指示灯
• 用户可选择小数点位置
• 工作温度范围0至+60°C
