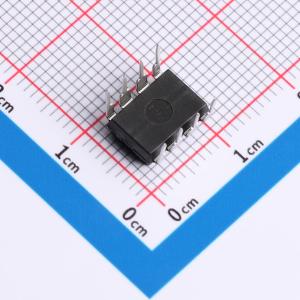

温馨提醒：图片仅供参考，商品以实物为准
LM2904N
双路运算放大器，宽电源电压范围，低功耗，内部频率补偿
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- LM2904N
- 商品编号
- C38976666
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 5V~40V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM2904包含两个独立的高增益内部频率补偿运算放大器，专为在宽电压范围内的单电源供电工作而设计。该器件也可在分离电源下工作，其低电源电流消耗与电源电压大小无关。
商品特性
- 宽电源电压范围
- 低电源电流消耗，且与电源电压无关
- 低输入偏置电流
- 低输入失调电压和失调电流
- 输入共模电压范围包含地电位
- 差分输入电压范围等于电源电压
- 典型直流电压增益为100V/mV
- 内部频率补偿
应用领域
- 传感器放大器
- 直流增益模块
