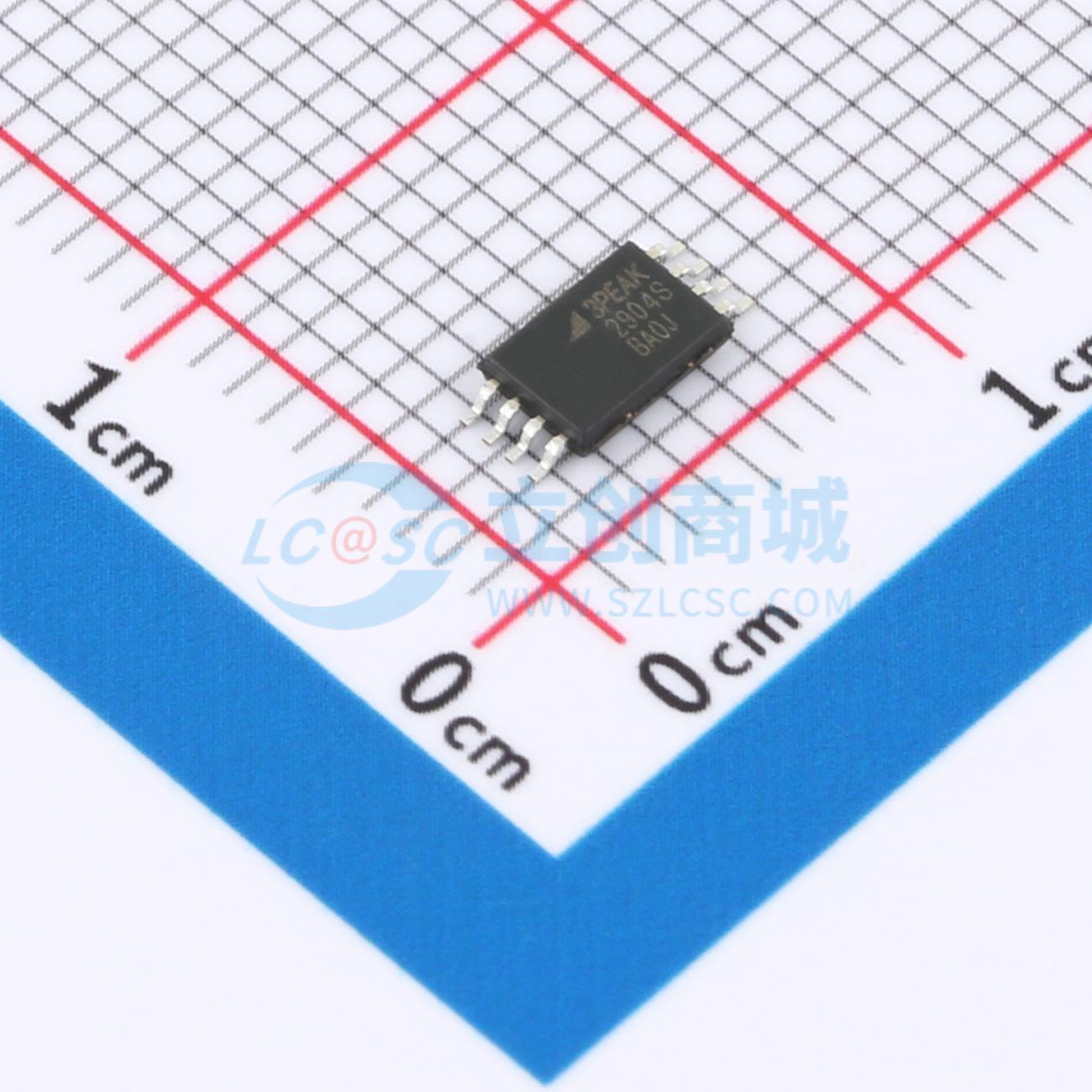

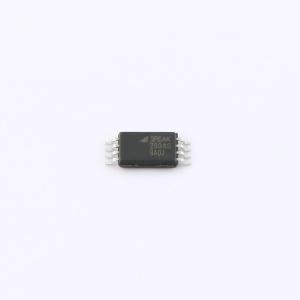

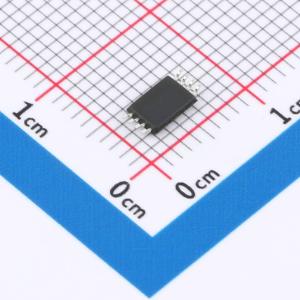

温馨提醒：图片仅供参考，商品以实物为准
LM2904A-TS1R-S
36V通用运算放大器，汽车级认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 放大器具有低失调、低功耗和稳定的频率响应。采用专有和专利设计技术，实现了0.9MHz带宽和0.5V/μs的压摆率，具有良好的交流性能。输入共模电压范围扩展到V-，输出摆幅为轨到轨。可作为许多商用运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。适用于电源模块、工业控制、电机控制和音频应用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM2904A-TS1R-S
- 商品编号
- C38975506
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
LM2904A/2902A系列放大器是最新的高供电电压放大器，具有低失调、低功耗和稳定的频率响应。它们采用了专有的设计技术，实现了出色的交流性能，包括0.9 MHz带宽和0.5 V/μs压摆率。输入共模电压范围延伸至V-，输出可轨到轨摆动。该系列放大器可作为许多商用运算放大器的直接替换品，以降低功耗并改善输入/输出范围及性能。这些特性的结合使其成为电源模块、工业控制、电机控制和音频应用的理想选择。
商品特性
- 供电电压：3V ~ 36V 或 ±1.5V ~ ±18V
- 每通道低供电电流：100μA
- 输入共模电压范围包含地电位
- 可用作比较器
- 轨到轨输出
- 带宽：0.9 MHz
- 压摆率：0.5 V/μs
- 优异的电磁干扰抑制性能：在1 GHz时为71 dB
- 失调电压：最大±3 mV
- 工作温度范围：-40℃ ~ 125℃
- 通过AEC-Q100可靠性测试，适用于汽车应用
应用领域
- 汽车传感器接口
- 电机控制
