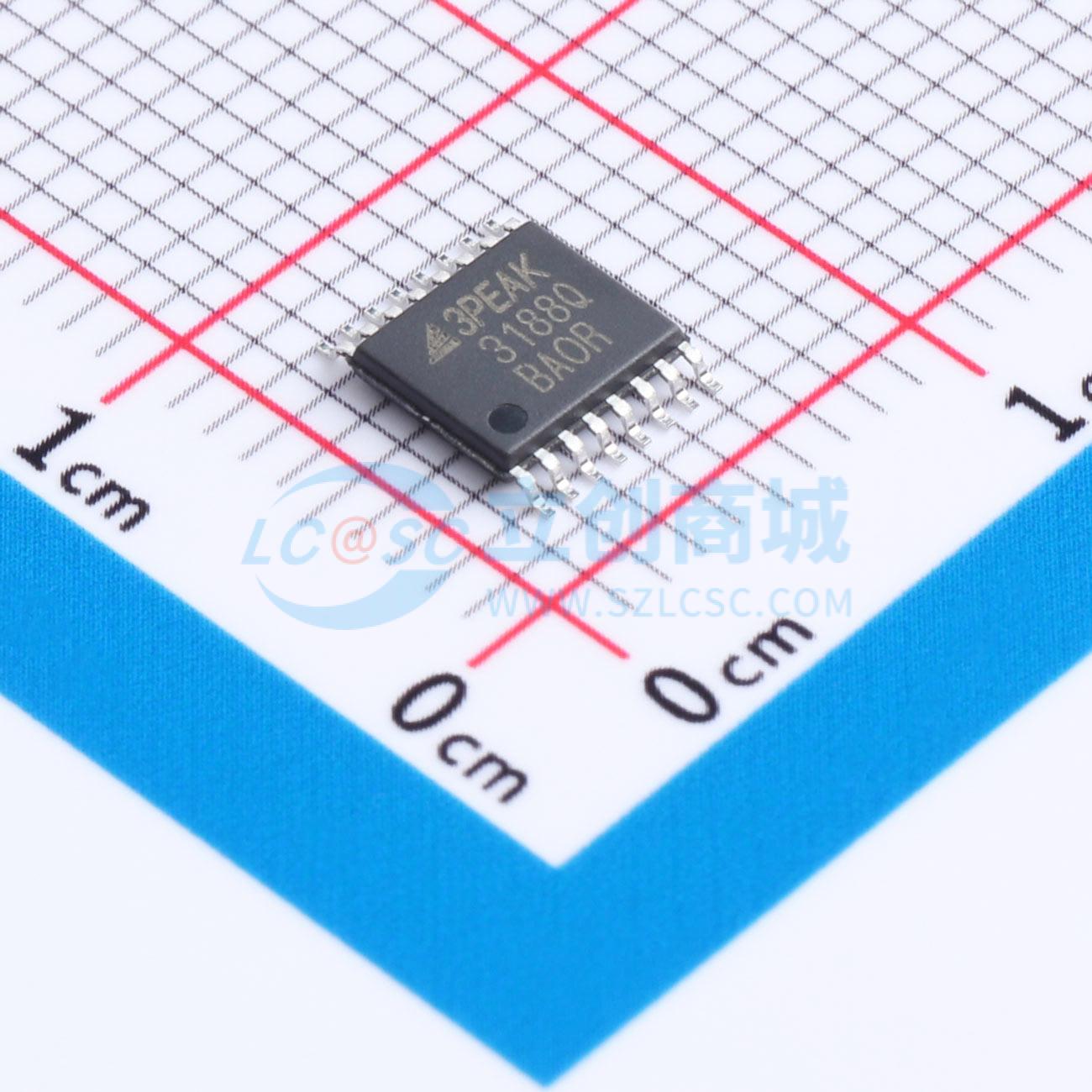

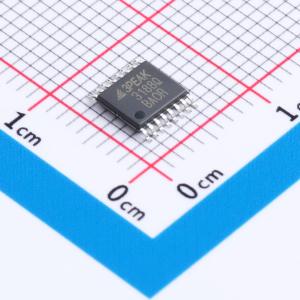

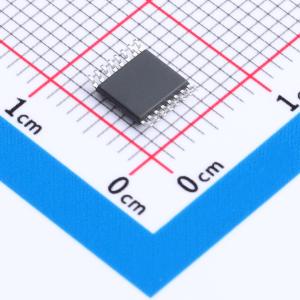

TPW3188Q-TS3R-S
TPW3188Q-TS3R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单刀八掷模拟开关，适用于模拟或数字 8:1 多路复用器/解复用器应用。该开关具有三个数字选择输入（S0、S1 和 S2）、八个独立输入/输出（An）、一个公共输入/输出（A）和一个数字使能输入（EN）。当 /EN 为高电平时，开关关闭。 该器件采用增强工艺设计，可降低功耗并提供高开关速度。这些器件既可以作为多路复用器也可以作为解复用器，输入范围可扩展到电源。所有通道都具有先断后通的开关动作，可防止在切换通道时出现瞬间短路。 该开关采用 TSSOP-16 和 QFN2.5x3.5-16 封装，工作温度范围为 -40℃ 至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW3188Q-TS3R-S
- 商品编号
- C38973517
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 2.1kΩ@1.8V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 40pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 22ns | |
| 关闭时间(toff) | 8ns | |
| 带宽 | 250MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 无毛刺切换 |
商品概述
TPW3188Q 是一款单刀八掷模拟开关，适用于模拟或数字 8:1 多路复用器/解复用器应用。该开关具有三个数字选择输入、八个独立输入/输出、一个公共输入/输出以及一个数字使能输入。当使能输入为高电平时，开关关闭。该器件采用增强型工艺设计，功耗更低，开关速度更高。这些器件作为多路复用器或解复用器均能良好工作，其输入范围可扩展至电源电压。所有通道均采用先断后通切换方式，可防止切换通道时发生瞬时短路。TPW3188Q 提供 TSSOP-16 和 QFN2.5X3.5-16 封装，工作温度范围为 -40℃ ~ 125℃。
商品特性
- 符合 AEC-Q100 汽车应用认证，等级1：工作温度 -40℃ ~ 125℃
- 模拟开关电压：1.8 V、2.5 V、3.3 V、5 V
- 低导通电阻：典型值 75Ω（Vs = 5 V）；典型值 120Ω（Vs = 3.3 V）；典型值 650Ω（Vs = 1.8 V）
- 带宽：250 MHz
- 快速切换时间：导通时间 22 ns，关断时间 8 ns
- 先断后通切换
- TPW3188Q 与工业版本 TPW4051 引脚对引脚兼容
应用领域
- 汽车
- 工业控制系统
- 电池供电系统
- 仪器仪表
