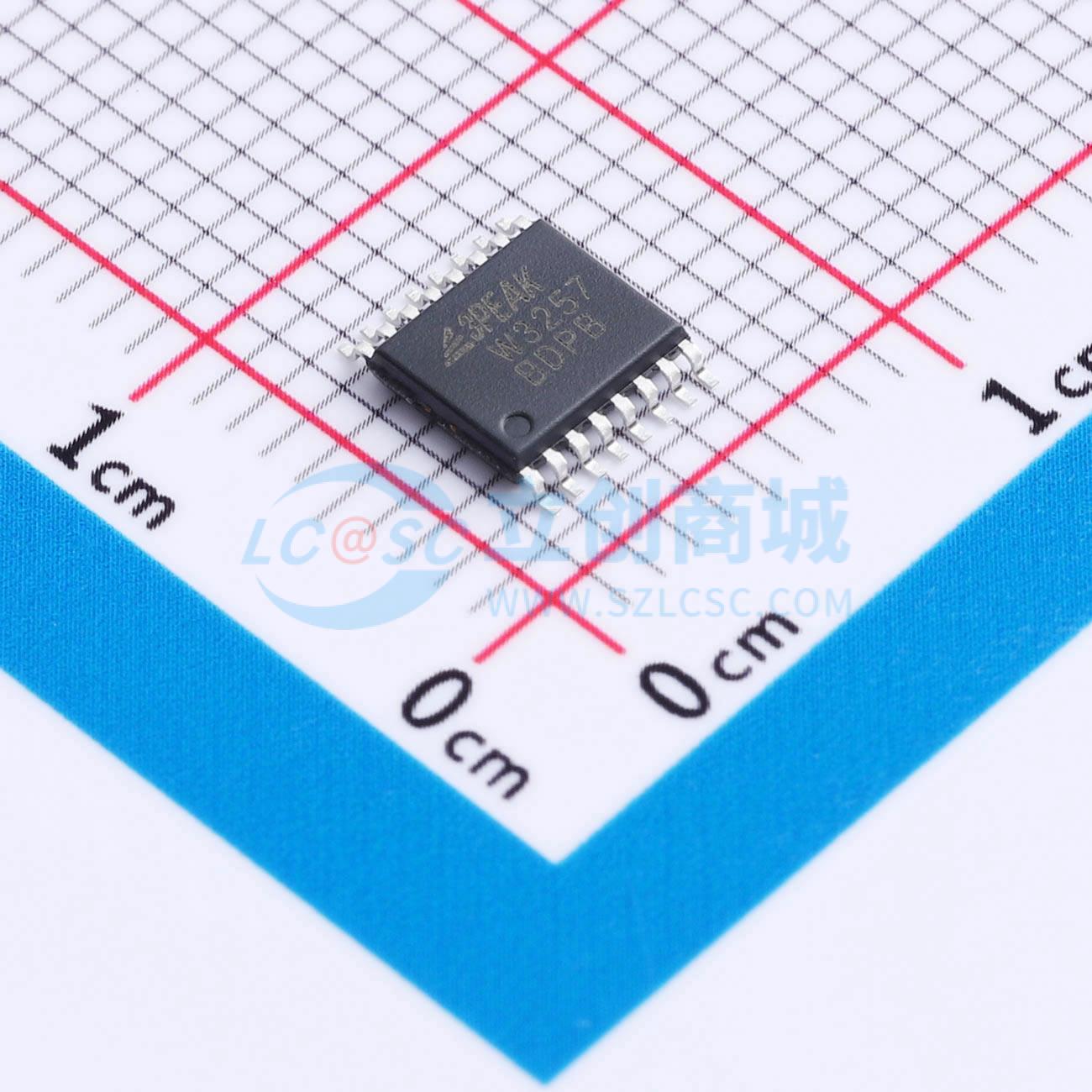

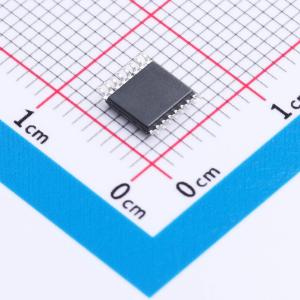

温馨提醒：图片仅供参考，商品以实物为准
TPW3257-TS3R
3.3-V 2:1 1400-MHz 总线开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高带宽总线开关利用电荷泵提供低且平坦的导通电阻。可在 2:1 配置中同时对多达 4 个通道进行多路复用和解复用。OE 和 S 引脚用于由总线控制器控制芯片。设备在断电时具有隔离功能，即使信号从开关引脚输出。VCC 工作范围为 2.3 V 至 3.6 V，开关引脚支持 0 V 至 5 V 信号电平。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW3257-TS3R
- 商品编号
- C38765005
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 6Ω@3V | |
| 工作电压 | 2.3V~3.6V | |
| 导通电容(Con) | 15pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | 5ns | |
| 带宽 | 400MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 200ps | |
| 功能特性 | 双向模拟通道；电平转换；断电隔离 |
商品概述
TPW3257器件是一款采用电荷泵技术的高带宽总线开关，旨在提供低且平坦的导通电阻。该器件可用于在2:1配置中同时复用和解复用多达4个通道。OE和S引脚由总线控制器用于控制芯片。该器件在断电期间具有隔离功能，即使信号存在于开关引脚上。VCC工作范围为2.3 V至3.6 V，开关引脚支持0 V至5 V的信号电平。
商品特性
- 供电电压：2.3 V 至 3.6 V
- 5 V耐受I/O，支持器件上电或掉电
- 断电期间器件隔离
- 低导通电阻：在VCC = 3 V时，典型值为4 Ω
- 带宽：400 MHz
- 先断后通切换
- 工作温度范围：-40℃ 至 125℃
应用领域
- SPI路由
- 服务器
- 视频信号路由
- 计算机
