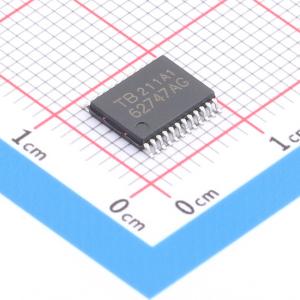

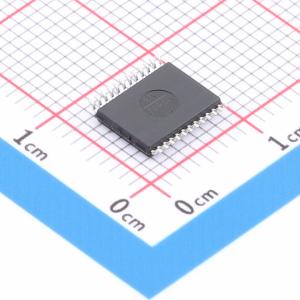

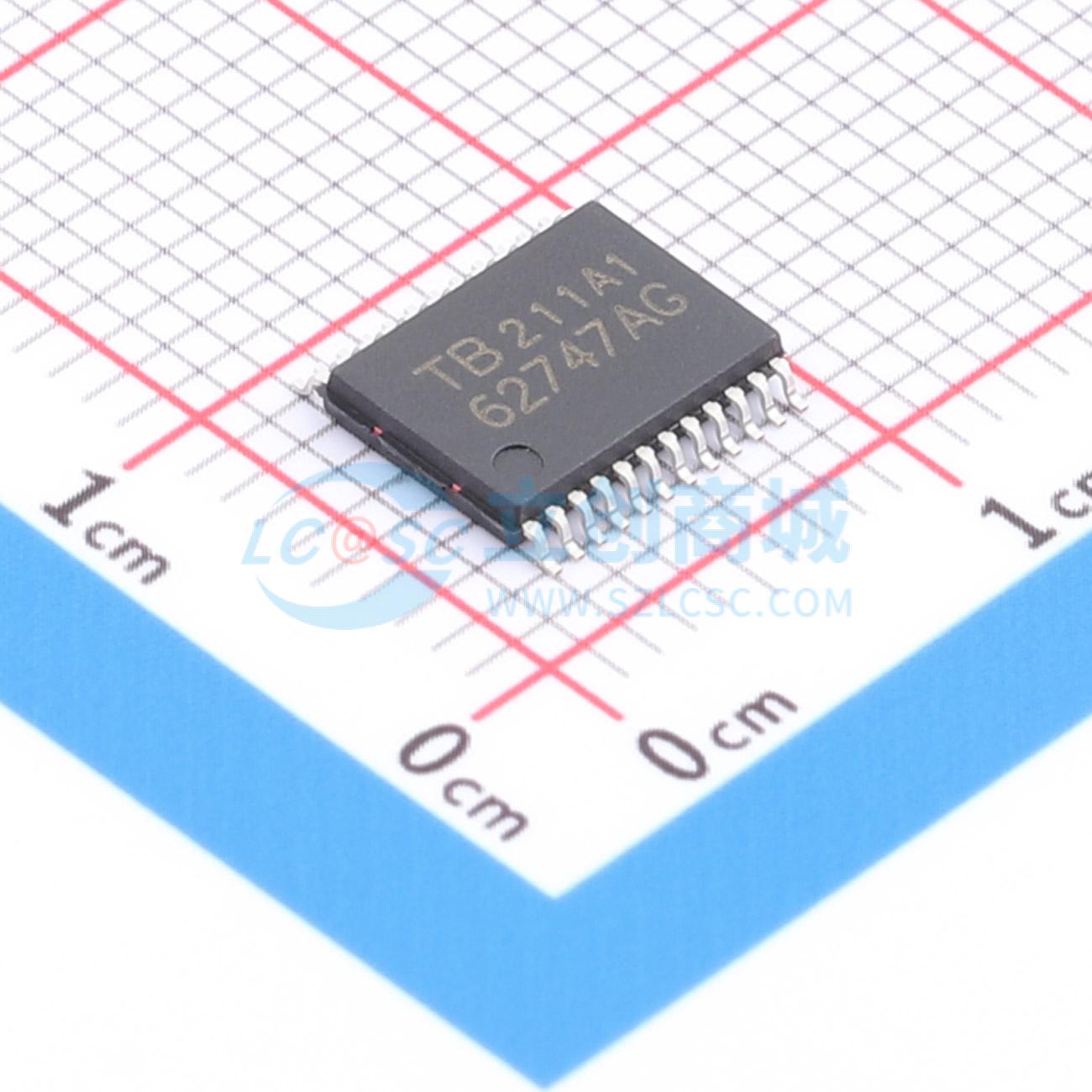

TB62747AFNG(O,C,8,EL)
16通道恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB62747系列是由为LED和LED面板显示屏设计的恒流驱动器组成的。调节电流源被设计为提供可调的恒定电流，该电流可以通过一个外部电阻进行调整。TB62747系列集成了16通道移位寄存器、锁存器、与门以及恒流输出。采用Bi-CMOS工艺制造，TB62747系列满足了高速数据传输的系统需求。它可在3.3或5.0 V电源下工作。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB62747AFNG(O,C,8,EL)
- 商品编号
- C38761607
- 商品封装
- SSOP-24
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 通道数 | 16 | |
| 输出电压 | 400mV~4V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 1.5% |
商品概述
TB62747系列由专为LED和LED面板显示器设计的恒流驱动器组成。 经调节的电流源旨在提供恒定电流，该电流可通过一个外部电阻进行调节。 TB62747系列集成了16通道的移位寄存器、锁存器、与门和恒流输出。采用Bi - CMOS工艺制造，TB62747系列满足高速数据传输的系统要求。 它可在3.3V或5.0V电源下工作。
商品特性
- 内置16路输出
- 输出电流设置范围：在VDD = 3.3V、VO = 0.4至1.0V时为1.5至35mA；在VDD = 5.0V、VO = 0.4至1.2V时为1.5至45mA
- 电流精度（在REXT = 1.2kΩ、VO = 0.4V、VDD = 3.3V、5.0V时）：输出之间：±1.5%（最大值）；器件之间：±1.5%（最大值）
- 高速输出切换：twOE(L) = 100ns（最小值）
- 控制数据格式：串行输入，并行输出
- 输入信号电压电平：3.3V和5.0V CMOS接口（施密特触发器输入）
- 串行数据传输速率：级联连接时fSCK = 25MHz（最大值）
- 电源电压：VDD = 3.0V至5.5V
- 工作温度范围：Topr = -40至85℃
- 输出电压：VO = 26V（最大值）
- 上电复位（POR）
- 封装：AFG类型：SSOP24 - P - 300 - 1.00B；AFNG类型：SSOP24 - P - 300 - 0.65A
