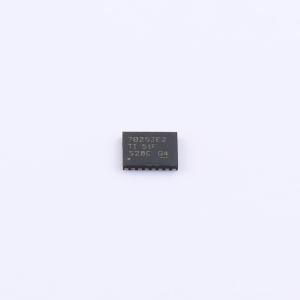

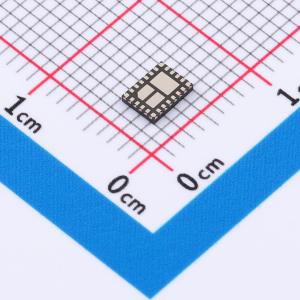

温馨提醒：图片仅供参考，商品以实物为准

TPS6287B25JE2WRZVR

降压型 25A 2.7V~6V

描述: 是具有 I2C 接口和差分遥感功能的引脚对引脚同步直流/直流降压转换器系列。所有器件都具有高效率且易于使用。低阻电源开关可在高温环境下支持高达 30A 的输出电流。这些器件可在堆叠模式下运行，以提供更高的输出电流或将功耗分散到多个器件上
品牌名称: TI(德州仪器)
商品型号: TPS6287B25JE2WRZVR
商品编号: C38765437
商品封装: WQFN-FCRLF-24(3x4)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	4.6mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；轻载高效模式；外部补偿；可调软启动；输出放电；EMI优化(抖频模式)；工作状态指示

商品概述

TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是具有 I2C 接口和差分遥感器的 10A、15A、20A、25A 和 30A 同步直流/直流降压转换器系列。所有器件都具有高效率且易于使用。低阻电源开关可在高温环境下支持高达 30A 的输出电流。这些器件可在堆叠模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。TPS6287Bxx 系列实现了固定频率 DCS 控制方案，该方案支持快速瞬变响应。器件可以在省电模式下运行以充分提高效率，也可以在强制 PWM 模式下运行以实现出色瞬态性能和超低输出电压纹波。可选的遥感功能可更大限度地提高负载点的电压调节，并且该器件可在整个输出电压范围内实现 ±0.8% 的直流电压精度。I2C 兼容接口提供多种控制、监控和警告功能，例如电压监控和温度相关警告。可快速调整输出电压，使负载功耗适应性能需求。默认启动电压可通过电阻选择，通过 VSET1 和 VSET2 引脚设置。除非另有说明，否则不具有 I2C 的器件型号与具有 I2C 的器件型号采用相同的默认设置运行。

商品特性

输入电压范围:2.7V 至 6V
引脚对引脚兼容器件系列:10A、15A、20A、25A和 30A
提供0.4V 至 1.675V 的 3 个可选输出电压范围，对应阶跃为 1.25mV、2.5mV、5mV
输出电压精度:±0.8%
内部电源 MOSFET:2.6mΩ 和 1.5mΩ
可调软启动
外部补偿
可通过 VSET1 和 VSET2 引脚选择启动输出电压，对应阶跃为 25mV、50mV
可通过 FSEL 引脚选择开关频率 1.5MHz、2.25MHz、2.5MHz 或 3MHz，仅适用于TPS6287BxxJE2
支持强制 PWM 或省电模式运行
可通过外部电阻器或 I2C 选择启动输出电压
兼容 I2C 接口，频率高达 3.4MHz
支持可选堆叠操作，提高输出电流能力
内置差分遥感
具备热预警和热关断
具备输出放电功能
支持可选展频时钟
具有带窗口比较器的电源正常输出

应用领域

FPGA、ASIC 和数字内核电源
光纤网络
存储

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	400mV~1.675V
	输出电流	25A
	开关频率	3MHz；1.5MHz；2.25MHz；2.5MHz
	工作温度	-40℃~+125℃@(TJ)
