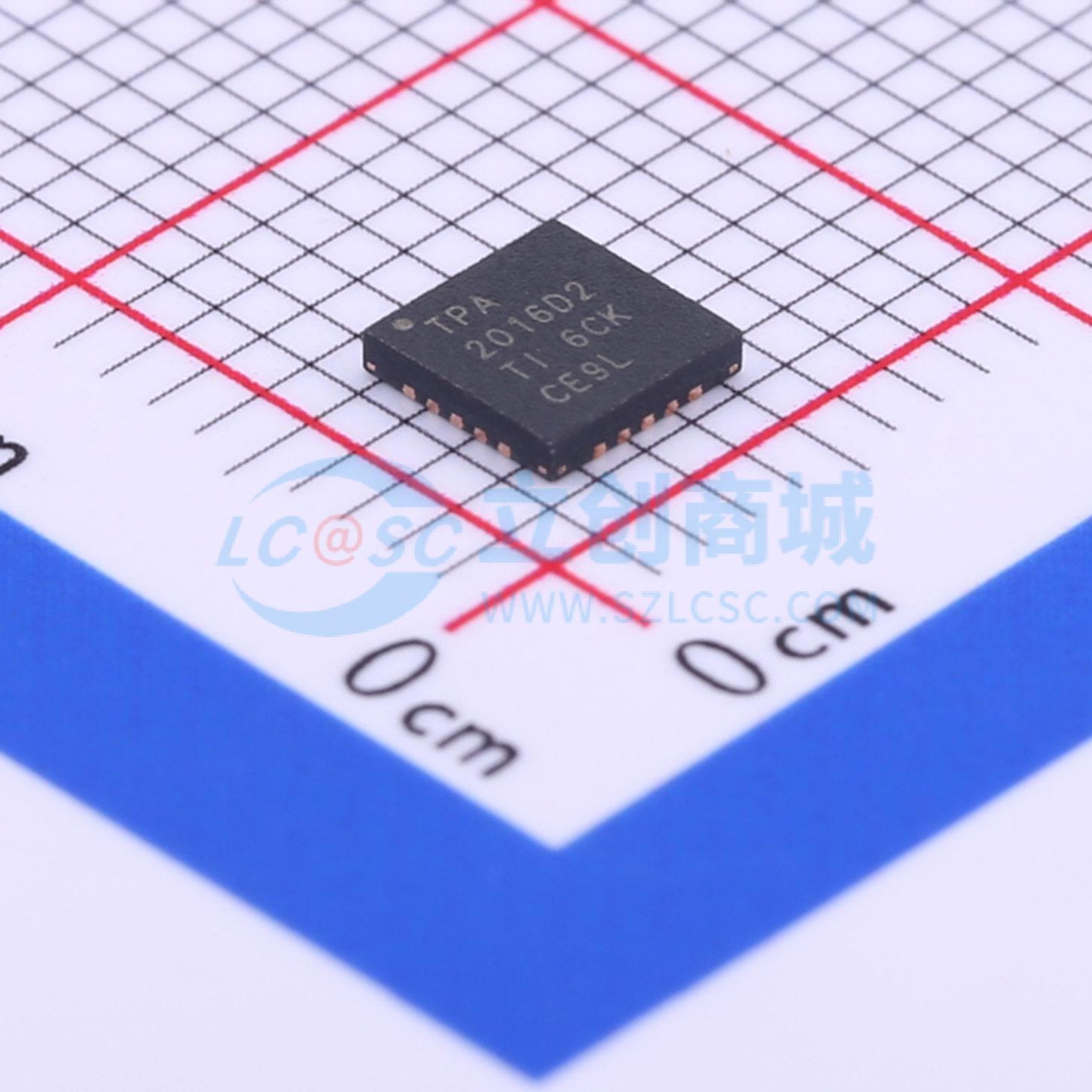

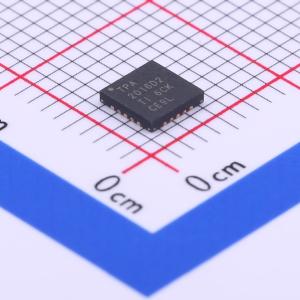

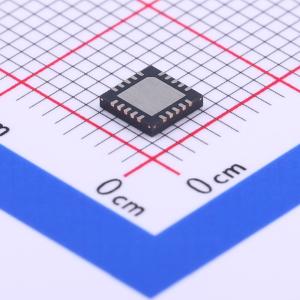

TPA2016D2RTJR

TPA2016D2器件是一款立体声、无滤波器D类音频功率放大器，具备音量控制、动态范围压缩（DRC）和自动增益控制（AGC）功能。它有2.2 mm x 2.2 mm DSBGA封装和20引脚QFN封装可选。 TPA2016D2中的DRC和AGC功能可通过数字I²C接口进行编程。DRC和AGC功能可配置为自动防止音频信号失真，并增强通常听不到的安静段落。DRC和AGC还可配置为在高功率水平下保护扬声器免受损坏，并压缩音乐的动态范围以适应扬声器的动态范围。增益可在 -28 dB至 +30 dB之间以1 dB为步长进行选择。 TPA2016D2能够在5 V电压下向8 Ω负载提供1.7 W/声道的功率，或在3.6 V电压下提供750 mW/声道的功率；也能在5 V电压下向4 Ω负载提供2.8 W/声道的功率，或在3.6 V电压下提供1.5 W/声道的功率。该器件每个声道都有独立的软件关断控制，还具备热保护和短路保护功能。 除了这些特性外，快速启动时间和小封装尺寸使TPA2016D2成为手机、个人数字助理（PDA）和其他便携式应用的理想选择。

• 无滤波器D类架构
• 5 V电压下向8 Ω负载输出1.7 W/声道（总谐波失真加噪声为10%），3.6 V电压下向8 Ω负载输出750 mW/声道（总谐波失真加噪声为10%）
• 5 V电压下向4 Ω负载输出2.8 W/声道（总谐波失真加噪声为10%）
• 3.6 V电压下向4 Ω负载输出1.5 W/声道（总谐波失真加噪声为10%）
• 电源电压范围：2.5 V至5.5 V
• 可通过I²C接口灵活操作，可编程的DRC和AGC参数，数字I²C音量控制，增益可在 -28 dB至30 dB之间以1 dB为步长选择（使用压缩功能时），可选的启动、释放和保持时间，4种可选压缩比
• 低电源电流：3.5 mA，低关断电流：0.2 μA，高电源抑制比：80 dB，快速启动时间：5 ms
• AGC启用或禁用功能，限幅器启用或禁用功能
• 短路和热保护
• 节省空间的封装 – 2.2 mm x 2.2 mm无引脚DSBGA（YZH）

• 无线或蜂窝手机及PDA
• 便携式导航设备
• 便携式DVD播放器
• 笔记本电脑
• 便携式收音机
• 便携式游戏设备
• 教育玩具
• USB扬声器
